TheOPGW atsparumo tempimui bandymasyra kritinis vertinimas, naudojamas optinio įžeminimo laido (OPGW) mechaniniam patikimumui ir optiniam veikimui patikrinti, kai jis yra įtemptas. Kadangi OPGW kabeliai atlieka dvejopą funkciją,-suteikia įžeminimą elektros perdavimo linijoms, o kartu perduodami ryšio pluoštai,-saugiam darbui būtinas jų gebėjimas atlaikyti ilgalaikes-mechanines apkrovas. Atliekant kontroliuojamus apkrovos etapus, išreikštus vardinio tempimo stiprio (RTS) procentais, šis bandymas įvertina pluošto slopinimo stabilumą, kabelio pailgėjimą ir deformacijos elgesį realiomis eksploatavimo sąlygomis. Siekiant užtikrinti atitiktį standartams, pvz., GB/T 1179 ir DL/T 832, tempimo stiprumo bandymas suteikia pagrindinius duomenis, reikalingus linijos projektavimui, įrengimo saugai ir ilgalaikiam- kabelio veikimui.
Kas yra OPGW tempimo stiprumo testas?
TheOPGW atsparumo tempimui bandymasyra tipo bandymas ir gamyklos priėmimo testas, naudojamas įvertinti, kaip optinio įžeminimo laidas (OPGW) elgiasi, kai jį traukia įtampa.
Atliekant bandymą, viso ilgio OPGW pavyzdys (paprastai didesnis nei 100 m arba lygus jai) tvirtinamas anthorizontalaus tempimo bandymo mašina. Įtempimas palaipsniui didinamas iki nurodyto lygio, išreikšto procentaisVardinis tempiamasis stipris (RTS).
Kol kabelis traukiamas, tokie instrumentai kaip anOTDRir optinis galios matuoklis nuolat matuoja:
Optinis skaidulų slopinimas
Pluošto deformacija
Kabelio įtempimas
Suplanuojantįtempių ir deformacijų kreivėsir slopinimo-įtempių kreives, bandymas nustato:
Streso lygis, kai pluoštai pradeda tempti
Didžiausia leistina deformacija ir pailgėjimas
Ryšys tarp kabelio apkrovos ir optinio veikimo
Didžiausias kabelio atsparumas trūkimui
Kodėl atliekame OPGW tempimo stiprumo testą?
Patikrinkite optinį veikimą esant mechaninei apkrovai
Elektros linijos veikia OPGW įtempimą dėl savo-svorio, vėjo, ledo ir linijos kampo. Testas tai patvirtinaskaidulų slopinimas nepadidėjair tainėra nuolatinio pluošto įtempimoatsiranda esant eksploatacinėms apkrovoms (EDS, MAT, UOS).
Patikrinkite mechanines saugos ribas
Apkraunant kabelį iki didelės RTS procentinės dalies ir galiausiai iki nutrūkimo, bandymas patikrina, ar tikrasis trūkimo stiprumas atitinka arba viršijadizainas RTSir kad tarp kasdienio veikimo įtempimo ir didžiausio stiprumo yra pakankamai saugumo ribos.
Patvirtinkite pluošto pertekliaus ilgio dizainą
Iš įtempių ir deformacijų kreivės galime rasti tašką, kuriame pluoštai pradeda sekti kabelio įtempimą. Taip patikrinama, arpluošto pertekliusyra tinkamai suprojektuotas taip, kad normaliai veikiant kabelis išsitemptų, bet skaidulos liktų beveik neįtemptos.
Patvirtinti atitiktį standartams
Bandymas parodo, kad OPGW atitinka standartų, tokių kaipGB/T 1179irDL/T 832, kuriose nurodomos pluošto deformacijos, papildomų nuostolių ir mechaninių apkrovų ribos esant skirtingiems įtempimo lygiams.
Sumažinkite montavimo ir eksploatavimo riziką
Žinodami, kaip kabelis elgiasi kiekviename apkrovos etape, inžinieriai padės nustatytisaugi stygų įtampairnukritusios{0}}įtempimo diagramos, sumažinant pluošto pažeidimo riziką diegiant ir{0}}naudojant ilgą laiką.
Kaip atlikti OPGW tempimo stiprumo ir įtempių ir deformacijų testą?
Tempimo stiprumo bandymo tikslas
Tempimo stiprio ir įtempių ir deformacijų bandymas naudojamas optinėms charakteristikoms (optinio slopinimo pokyčiams) nustatyti veikiant tempimo apkrovai, taip pat kelioms mechaninėms charakteristikoms, tokioms kaip įtempių riba. Atsparumo tempimui ir įtempių ir deformacijų bandymas turi būti atliktas pagal GB/T 1179-2017 ir DL/T 832-2016.
Tempimo stiprumo bandymo įranga

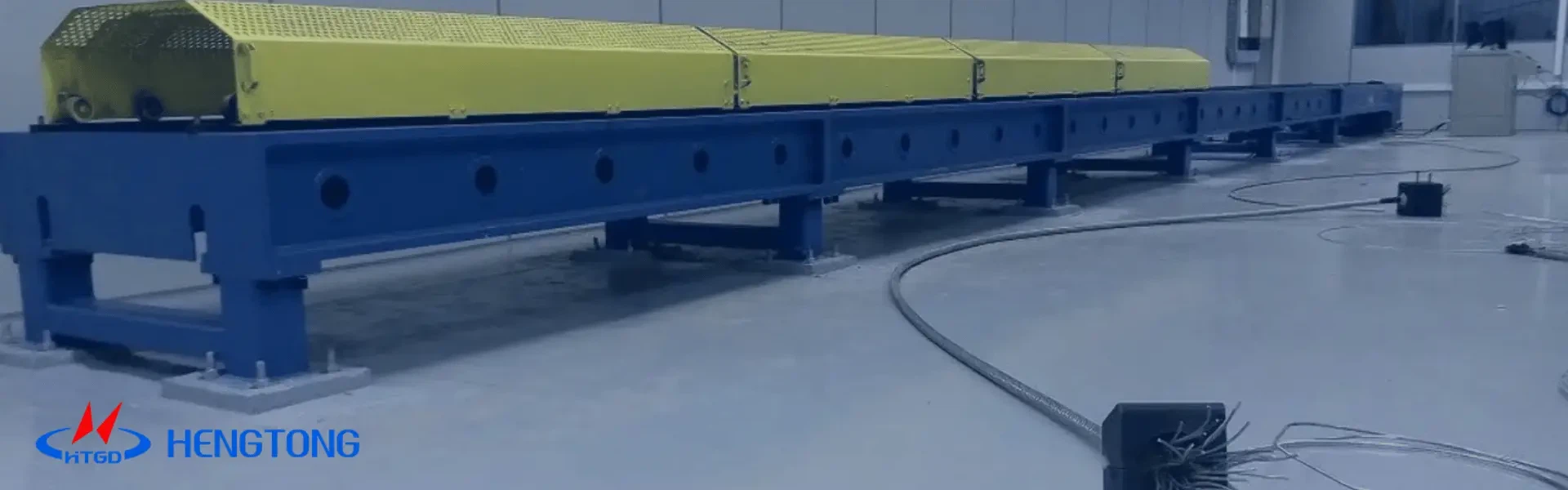

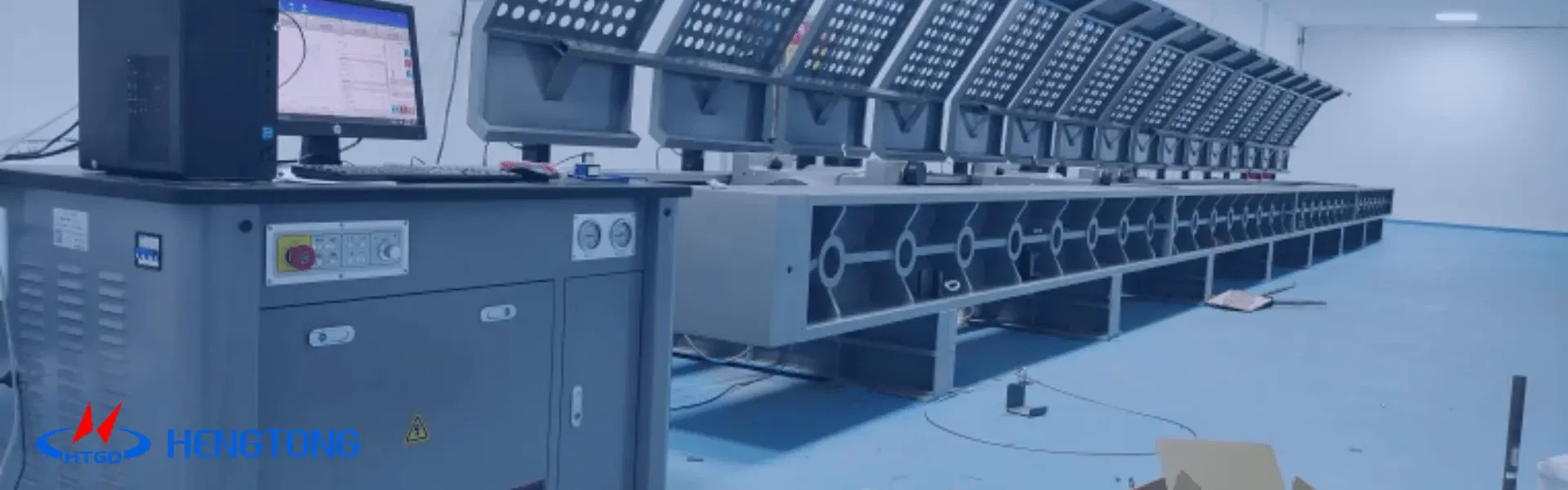

Tempimo stiprio ir įtempių ir deformacijų bandymo įtaisą sudaro horizontalioji tempimo bandymo mašina (kaip parodyta 1-1 pav.), optinio pluošto dispersijos testeris ir optinis laiko srities reflektometras (OTDR), sudarantis integruotą optinio pluošto bandymo sistemą (kaip parodyta 1-2 pav.). Matuojant šviesolaidžio slopinimą, optinis šaltinis ir optinės galios matuoklis įrengiami abiejuose bandomo šviesolaidžio galuose. Prieš taikant apkrovą, abu bandomojo pavyzdžio galai pritvirtinami techniniais tvirtinimo spaustukais, siekiant užtikrinti, kad tarp optinio bloko ir optinio kabelio neatsirastų santykinis poslinkis.
Tempimo stiprumo bandymo metodai
Bandymo metu šviesolaidžio ilgis turi būti ne mažesnis kaip 100 m. Įstatykite optinio kabelio pavyzdį ant tempimo bandymo mašinos, sujunkite optines skaidulas į vieną kilpą ir išmatuokite optinio pluošto praradimą esant 1550 nm bangos ilgiui, kai taikomos skirtingos apkrovos. Prieš ir po apkrovos optinis pluoštas turi būti atpalaiduotas iki pradinės apkrovos. Matavimo metu kabelio apkrova, šviesolaidžio nuostoliai, optinio pluošto įtempimas ir kabelio įtempimas turi būti stebimi 1 Hz atrankos dažniu. Veikimo etapai yra tokie:
Padidinkite pradinę apkrovą iki 2 % vardinio tempimo stiprio (RTS), ištiesinkite kabelį, tada nuimkite apkrovą ir sumontuokite deformacijos matuoklius be apkrovos.
Padidinkite apkrovą iki 30 % RTS, palaikykite 30 min., paimkite rodmenis po 5 min., 10 min., 15 min. ir 30 min., tada iškraukite iki pradinės apkrovos.
Pakartokite apkrovą iki 50% RTS, palaikykite 1 val., rodykite rodmenis po 5 min., 10 min., 15 min., 30 min., 45 min. ir 60 min., tada iškraukite iki pradinės apkrovos.
Pakartotinai uždėkite 70% RTS, palaikykite 1 val., rodykite 5 min., 10 min., 15 min., 30 min., 45 min. ir 60 min., tada iškraukite iki pradinės apkrovos.
Pakartotinai uždėkite 85% RTS, palaikykite 1 val., rodykite po 5 min., 10 min., 15 min., 30 min., 45 min. ir 60 min., tada iškraukite iki pradinės apkrovos.
Pakartokite apkrovą, kol nutrūks kabelis. Prieš apkrovai tolygiai padidinant iki 85 % RTS, nustatytais intervalais matuokite tempimo jėgą ir pailgėjimą.
Bandymo laikotarpiu apkrova turi būti veikiama tolygiai pastoviu greičiu, 30 % RTS pasiekiant per 1–2 min.
Atliekant bandymo matavimą gaunami optinio pluošto slopinimo pokyčio, optinio pluošto deformacijos ir deformacijos ribinės vertės duomenys, kaip parodyta 1-3 paveiksle.
DUK – OPGW tempimo stiprumo testas
Kokie parametrai paprastai kontroliuojami bandymo metu?
Pagrindiniai parametrai apima taikomą įtempimą (procentais RTS), kabelio pailgėjimą, pluošto deformaciją, optinį slopinimą esant tam tikrą bangos ilgį (dažnai 1550 nm), apkrovos greitį ir išlaikymo trukmę kiekviename apkrovos lygyje.
Ką reiškia EDS, MAT, UOS ir RTS?
RTS (Nominali tempimo stipris):Didžiausias etaloninis OPGW tempiamasis stipris, pagrįstas metaliniu skerspjūviu{0}}.
EDS (kasdienis stresas):Įprasta ilgalaikė{0}} darbo įtampa, paprastai 18–25 % RTS.
MAT (didžiausia leistina įtampa):Didžiausia įtampa, kuri gali atsirasti sunkiomis, bet leistinomis sąlygomis (pvz., esant sunkiam ledui), dažnai apie 40 % RTS.
UOS (Ultimate Operation Strength):Viršutinė veikimo įtempimo riba (pvz., 60 % RTS), kurią viršijus aptarnavimas neleidžiamas.
Kiek laiko turėtų būti OPGW mėginys tyrimui?
Pagal tipines procedūras,pluošto ilgis turi būti ne mažesnis kaip 100 m, užtikrinant, kad matavimas būtų reprezentatyvus ir kad OTDR / slopinimo rodmenys būtų tikslūs.
Kaip gedimas apibrėžiamas atliekant tempimo stiprumo bandymą?
Įprasti gedimo kriterijai yra šie:
Pluošto deformacija viršija nustatytas ribas EDS/MAT/UOS lygiais
Papildomi optiniai nuostoliai, viršijantys nurodytą vertę ir neatsistatantys po iškrovimo
Priešlaikinis bet kurio kabelio komponento (aliuminiu{0}}plakuoto plieno, aliuminio lydinio laidų, pluošto bloko) lūžimas, mažesnis nei reikalaujama RTS procentinė dalis
Santykinis slydimas tarp kabelio, šviesolaidžio bloko ir skaidulų.
Kuo skiriasi paprastas tempimo bandymas nuo įtempių bandymo?
A paprastas tempimo bandymasgali nustatyti tik vieno nuolatinio traukimo stiprumą. TheĮtempių ir deformacijų testasnaudoja kelis įkėlimo ir iškrovimo etapus skirtinguose %RTS, įrašo įtempimą ir susilpnėjimą bei suteikia visąapkrovos–pailgėjimo ir apkrovos–slopinimo kreivės, suteikianti daug daugiau dizaino informacijos.
Kodėl reikalingi keli palaikymo laikotarpiai (5 min., 10 min., 30 min. ir kt.)?
Krovinio laikymas skirtingu laiku imituojatrumpalaikis{0}}ir vidutinis{1}}įkėlimasir leidžia stebėti laiko{0}}priklausančius efektus, pvz., šliaužimą, atsipalaidavimą ir uždelsto pluošto slopinimo pokyčius.
Kaip rezultatai naudojami kuriant linijas?
Inžinieriai naudoja įtempių ir deformacijų kreives ir patikrintas ribas, kad:
Apskaičiuokitesuglebimas ir įtampaesant įvairioms oro sąlygoms
Nustatytimaksimali stygų įtampamontavimo metu
Patikrinkite, ar visais projektavimo atvejais veikimo taškas neperžengtųleistinos deformacijos ir susilpnėjimo ribos.
Ar tempimo stiprumo bandymas atliekamas kiekvienam gamybos ilgiui?
Viso tipo testai paprastai atliekaminaujas dizainas arba esminiai dizaino pakeitimai. Įprastam gamyklos priėmimui pasirinktos gamybos trukmės yra išbandomos pagal sutartį ir standartus, siekiant patvirtinti mechaninių ir optinių savybių nuoseklumą.
