MPO jungtis užbaigia visą skaidulų juostelę viename įvorėje, o ne po vieną pluoštą kiekviename kištelyje. Tai yra visa idėja, todėl formatas perėmė duomenų centro kanalus, lygiagrečią optiką ir modulio-to{2}}saitus. Taip pat dėl ​​šios priežasties MPO yra mažiau atlaidus nei LC ar SC: vienas užterštas galinis paviršius arba vienas neteisingas poliškumo nustatymas paveikia kiekvieną jungties kanalą iš karto.

Šiame vadove aprašoma, kas iš tikrųjų yra MPO šviesolaidžio jungtis, kokie skaidulų skaičiai egzistuoja ir kur kiekvienas iš jų priklauso, parametrai, kuriuos turite nurodyti užsakydami, ir gedimo režimai, kuriuos verta žinoti prieš montavimo dieną.

Kas yra MPO pluošto jungtis?

MPO reiškia Multi{0}}Fiber Push-On. Tai yra stačiakampių-įvorių jungčių šeima, kurios sąsajos matmenys apibrėžti IEC 61754-7 serijos –IEC 61754-7-1apima vienos{0}}eilės variantus, IEC 61754-7-2 apima dviejų eilučių variantus irIEC 61754-7-3apima dviejų{0}}eilių 16 skaidulų pločio formatą. Tai, kad skirtingiems eilučių išdėstymams egzistuoja atskiros sąsajos dalys, yra naudingas priminimas: „MPO“ įvardija šeimą, o ne vieną keičiamą dalį.

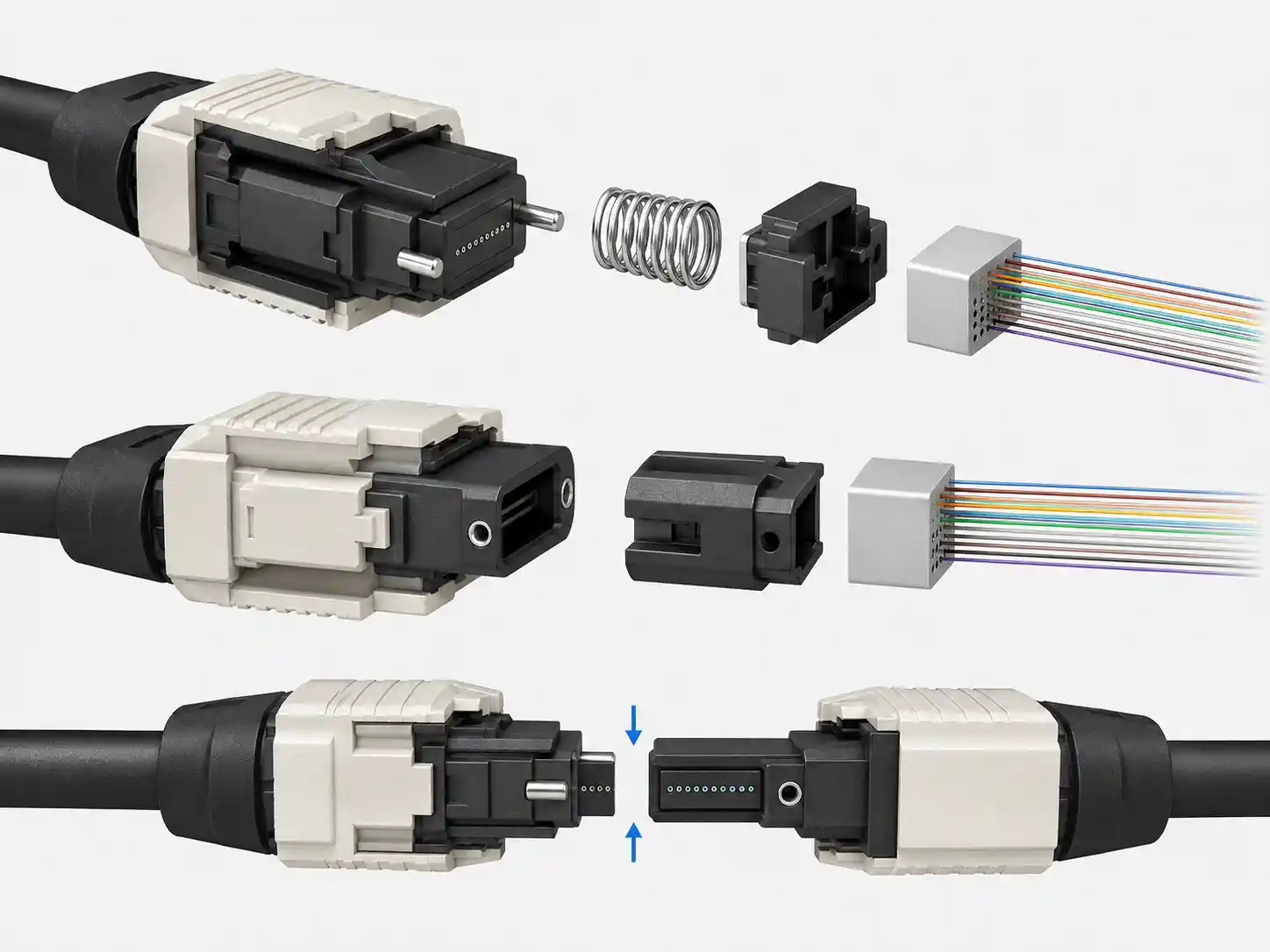

Mechaniškai veikia trys dalykai. MT įvorė sulaiko pluoštus tiksliai suformuotose skylėse. Du nerūdijančio plieno kreipiamieji kaiščiai, esantys išorinėje pusėje, įveda į atitinkamas angas moteriškoje pusėje ir nustato šoninį išlygiavimą. Spyruoklė stumia du antgalius į fizinį kontaktą, todėl pluošto šerdys iš tikrųjų liečiasi, o ne sėdi per oro tarpą. Lygiavimo tikslumas, galinio paviršiaus geometrija ir švarumas kartu lemia, kokius nuostolius matuojate -, o ne jungties pavadinimą duomenų lape.

MPO vs MTP: ta pati sąsaja, konkretus prekės ženklas

MTP® yra registruotasis JAV „Conec“ prekės ženklas, skirtas su MPO{0}}suderinama jungtimi, sukurta taip, kad būtų mažesnės leistinos funkcijos, pvz., kreipiamojo kaiščio ir pluošto skylės skersmuo. MTP jungtis yra MPO jungtis ir bus sujungta su viena. Praktinis skirtumas pasireiškia kelių jungčių kanalų nuostolių biudžetuose, o ne dalių tinkamumu. Išsamiau apie skirtumą aprašome savo pastabojeMPO ir MTP skirtumai.

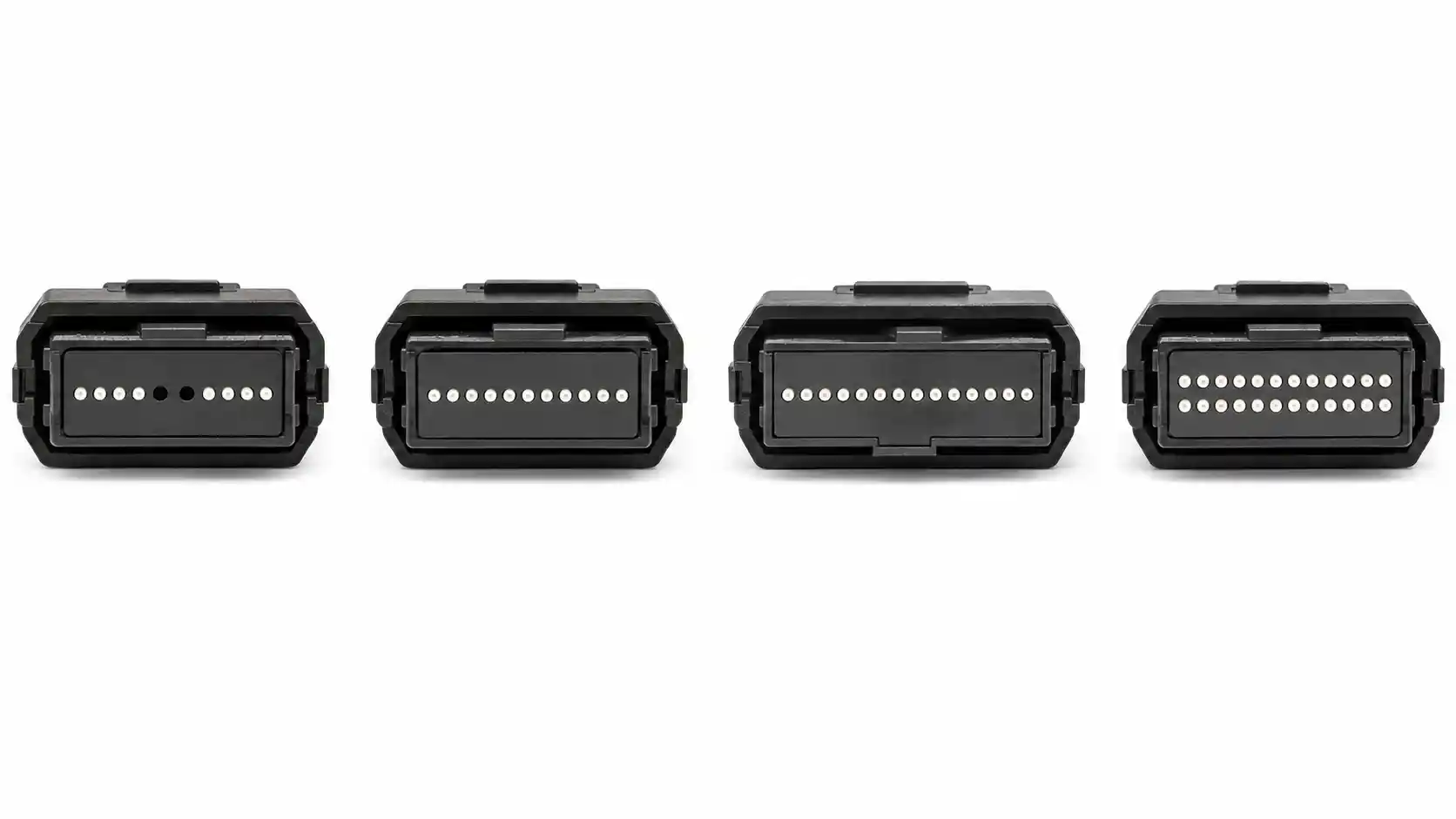

Įprasti MPO skaidulų skaičiai ir kur jie priklauso

Šviesolaidžių skaičius yra pirmasis sprendimas, nes jis turi atitikti siųstuvo-imtuvo sąsają, priklausančią nuo medijos, o ne jūsų pageidaujamą tankį. Įprastos konfigūracijos apima 8, 12, 16 ir 24 skaidulas, o 32, 48 ir 72 galimi didesnio-tankio ir specialios konstrukcijos.

• MPO-8- 4 perdavimo ir 4 priėmimo juostos, naudojamos 40 GBASE-SR4 ir 100 GBASE-SR4. Dažnai tiekiamas ant 12 pluoštų antgalio, kai keturios centrinės padėties nenaudojamos.
• MPO-12- įdiegtas-pagrindinis numatytasis. Aptarnauja SR4 lygiagrečias nuorodas ir tiekia MPO-į-LC kasetes dvipusiam pertraukimui.
• MPO-16- 8 perdavimo ir 8 priėmimo juostos vienoje eilutėje, suderintos su 8-juostų optika, pvz., 400GBASE-SR8 ir 800G SR8. Jame naudojamas poslinkio raktas, todėl jo negalima -suderinti su centrine 12 skaidulų jungtimi. Žiūrėkite mūsų800G MPO 16 skaidulų kreiptuvasmodulio{0}}šoniniam susiejimui.
• MPO-24- dvi eilutės iš 12, naudojamos, kai pluošto skaičius viename stovo vienete yra svarbesnis nei paprastas poliškumo valdymas.

Verta pataisyti vieną dalyką, nes jis nuolat pasirodo gaminio kopijoje: „144 skaidulų MPO“ beveik visada yra magistralinis mazgas, turintis 144 skaidulų, baigtų keliomis MPO jungtimis, o ne 144 skaidulų viename kištuko viduje. Kai cituojate projektą, atskirkiteskaidulų vienoje jungtyjeišviso pluošto vienoje sąrankojearba medžiagų sąmata neišgyvens peržiūros.

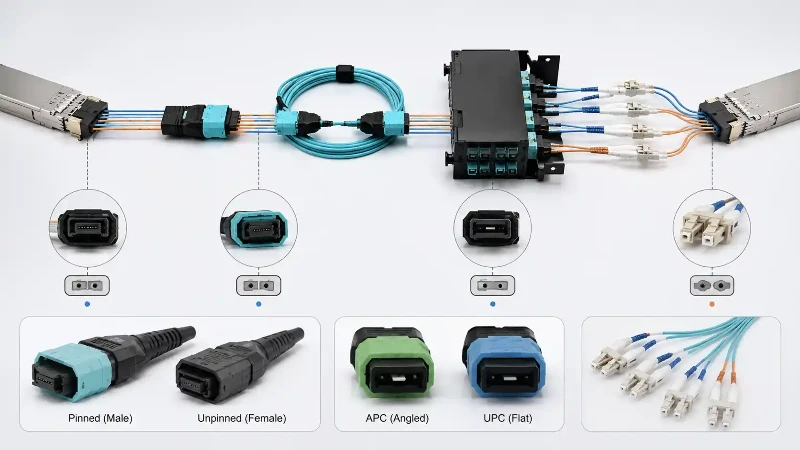

Poliškumas nusipelno savo eilutės specifikacijoje, o ne pastabos pabaigoje.ANSI/TIA-568.3-Eaprašomi perėjimo metodai, naudojami siųstuvams prijungti prie imtuvų per masyvo ryšį. Jei bagažinę, kasetę ir trumpiklį pasirinko skirtingas asmuo, nuoroda taps tamsi, o jungtis bus apkaltinta. Mūsų apžvalgaMPO/MTP poliškumo metodaieina per tris schemas.

Ką MPO tobulina ir kokiomis sąlygomis

Tankis.Vienas 24 skaidulų MPO užima maždaug vieno dvipusio LC plokštės erdvę. Stelažų eilėje toks skirtumas tarp valdomo lopinio lauko ir tokio, kurio niekas nenori liesti.

Montavimo laikas.Sutaupoma iš anksto{0}}užbaigus gamyklą, o ne dėl jungties formos. Iš anksto užbaigtas kamienas pašalina-svetainės sandūrą, sujungimo dėklo darbą ir pluošto lauko poliravimą; lieka maršruto parinkimas, poravimas, galinės pusės patikrinimas ir poliškumo patikrinimas. Jei įgyvendinant projektą vis tiek reikia užbaigti lauką arba nupjauti tinkintus ilgius vietoje, dauguma šio pranašumo išnyksta.

Pralaimėjimas.Įterpimo praradimas yra konkretaus produkto klasės, naudojant konkretų bandymo metodą, savybė, o ne „MPO“ kaip kategorijos. Pavyzdžiui, US Conec MTP našumą daugiausia priskiria komponentų rūšiai, užbaigimo ir poliravimo kokybei bei galinio paviršiaus švarumui - žr.jungties veikimo DUK. Paprašykite bet kurio tiekėjo, įskaitant mus, tipines ir didžiausias vertes, bandymo bangos ilgį ir naudojamą pamatinį metodą.

Atnaujinkite aukštį.Pakartotinis kamieno panaudojimas perkeliant greitį yra realus tik tada, kai pagal pradinį dizainą liko atsarginių skaidulų, bazinė-8 / bazinė-12 / bazė-16 struktūra atitinka naujos kartos optiką, poliškumas gali būti perkeltas, o kanalas vis tiek uždaro nuostolių biudžetą. Ten, kur tokios sąlygos yra, keičiate kasetes ir džemperius. Kur to nepadaro, perjunkite kabelį. Abu rezultatai yra bendri, todėl kabelių architektūra priklausoduomenų centro ryšio projektavimasetape, o ne pirkime.

Apribojimai ir diegimo rizika

• Užterštumas blogai nukrenta.Dėmelis ant dvipusės jungties kainuoja vieną kanalą; ant 24 skaidulų įvorės jis gali suirti keliolika. Apžiūrėkite ir išvalykite prieš kiekvieną poravimąsi pagal nurodytus kriterijusIEC 61300-3-35. Mūsų lauko vadovasMPO galinio paviršiaus užteršimasparodo, kaip gedimai atrodo pagal taikymo sritį.
• Skaidulų skaičius nesimaišo.12 skaidulų ir 16 skaidulų jungtis skiriasi eilučių išdėstymu ir rakto padėtimi; jie nėra keičiami, o adapteriai nepadaro jų lygiaverčiai.
• Smeigtukų neatitikimas sustabdo darbą.Dvi prisegtos arba dvi atsegtos jungtys nebus tinkamai suderintos. Stebėkite lytį naudodami kiekvieną kanalo elementą.
• Nuostoliai kaupiasi.Kanalas su bagažine ir dviem kasetėmis turi daugiau porų nei tiesioginis trumpiklis. Prieš pasirinkdami pažymį, suskaičiuokite ryšius ir biudžetą.
• Didesnis skaičius automatiškai nėra geresnis.24 skaidulų kamienas, maitinantis 8 juostų optiką, susuka pluoštą ir apsunkina poliškumą. Suderinkite skaičių su sąsaja.

•

Tipinės programos

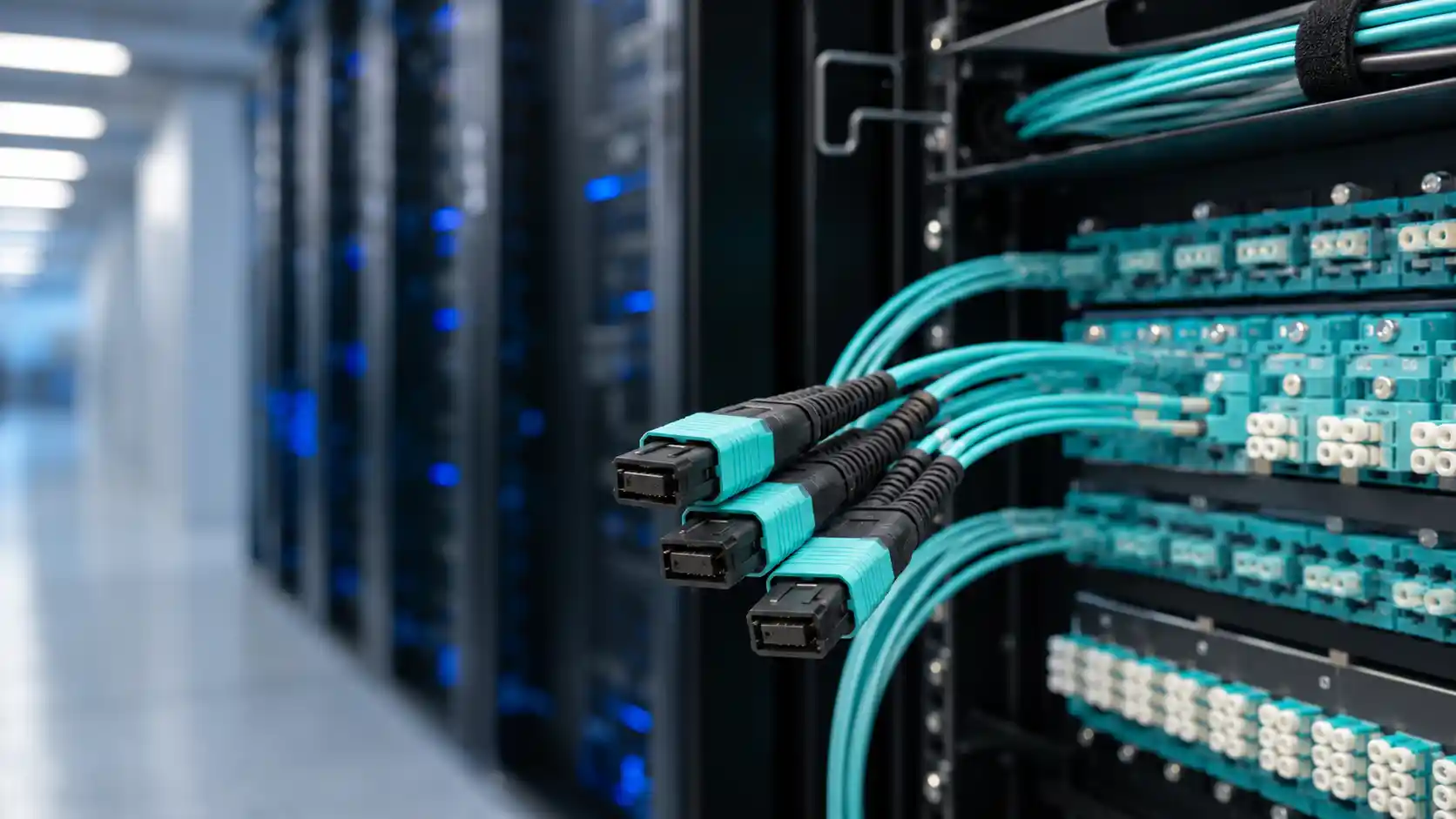

Stuburas ir horizontalus kanalas tarp MDA, EDA ir stovo eilių; lygiagrečios optikos nuorodos su QSFP{0}}DD ir OSFP moduliais; MPO-į-LC pertrauką, kur dvipusiai prievadai turi būti aptarnaujami iš lygiagrečios magistralinės magistralinės įrangos, naudojant tokius mazgus kaip mūsųMPO 1:N nutrūkimo kabelių rinkiniai; modulių kasetės patch skydų viduje; ir išbandyti grįžtamąsias kilpas.

Mobilusis priekinis perkėlimas kartais yra įtrauktas į bendrą MPO programą. Tiksliau sakyti, kad MPO atsiranda priekiniame maršrute, kur architektūra naudoja lygiagretų skaidulą ir didelį prievadų tankį agregavimo vietoje. Priekinės komunikacijos nuorodos, sukurtos pagal tašką{2}}į-vieną skaidulą, WDM arba PON, nebūtinai apima MPO, todėl nurodykite pagal architektūrą, o ne pagal tinklo etiketę.

Kuris MPO skirtas 400G ir 800G?

Prijunkite jungtį su PMD, tada su moduline{0}}juostų optika, pvz., 400GBASE-SR8 ir 800G SR8, tiksliai prijunkite prie 16-pluošto MPO; 4 juostų optika atvaizduojama ant 8 skaidulų, tiek ant 8, tiek ant 12 skaidulų. Vieno režimo lygiagrečios sąsajos, tokios kaip DR4 ir DR8, naudoja APC galinius paviršius.

Teiginiams, kad MPO „palaiko 100G–1,6T“, reikia šios kvalifikacijos: 200G, 400G, 800G ir 1,6 Tb/s Ethernet PHY apibrėžiaIEEE P802.3dj darbo grupė, kurio darbas vyksta per balsavimo etapą, o ne sėdėjo iki -paskelbtų specifikacijų. Įdiegta realybė, standartizuotas-ir-pristatymas bei -kūrimas yra trys skirtingi dalykai, todėl sprendimą pirkti reikia atsižvelgiant į konkretų siųstuvą-imtuvą, kurį ketinate prijungti.

DUK

Ar MPO jungtis yra tokia pati kaip MTP jungtis?

MTP yra prekės ženklu pažymėtas, griežtesnės{0}}tolerancijos MPO iš JAV „Conec“. Abi atitinka tą pačią IEC sąsają ir susijungs viena su kita. Skirtumas yra našumo laipsnis, o ne suderinamumas.

Kiek skaidulų telpa MPO jungtis?

Paprastai 8, 12, 16 arba 24, galimi 32, 48 ir 72. Tokie skaičiai kaip 144 paprastai apibūdina bendrą pluošto skaičių magistraliniame mazge, baigtame keliomis MPO jungtimis.

Ar MPO jungtys yra vienmodės{0}}ar daugiamodės?

Abu. Vieno{1}}režimo versijos paprastai yra APC su 8 laipsnių kampu pakreiptu galiniu paviršiumi; daugiamodės versijos paprastai yra plokščios PC/UPC. Jie nėra keičiami, o sumaišius atsiranda didelių nuostolių ir prastų grąžinimo nuostolių.

Kokio įterpimo praradimo turėčiau tikėtis?

Tai priklauso nuo rūšies, pluošto tipo, pluošto skaičiaus, poliravimo ir švarumo. Mažo-nuostolio vieno-režimo masyvo komponentai pramonėje paprastai nurodomi maždaug 0,35 dB vienai susietai porai, tačiau bet koks skaičius laikomas specifiniu produktui- ir teiraukitės už jo esančių bandymo sąlygų.

Kas yra MPO poliškumas ir kodėl dėl to sugenda nuorodos?

Poliškumas yra atvaizdas, pagal kurį kiekvienas siųstuvas yra prijungtas prie tolimojo{0}}galinio imtuvo. TIA apibrėžia A, B ir C metodo perėjimus. Maišymo būdai tarp magistralinių ir kasečių paverčia Tx prieš Tx, o nuoroda tiesiog niekada neatsiranda - vienintelė dažniausia pirmosios-dienos MPO klaida.

Ar galiu valyti MPO taip pat kaip LC?

Kelių
