Kaip veikia hibridinio kabelio šviesolaidis?

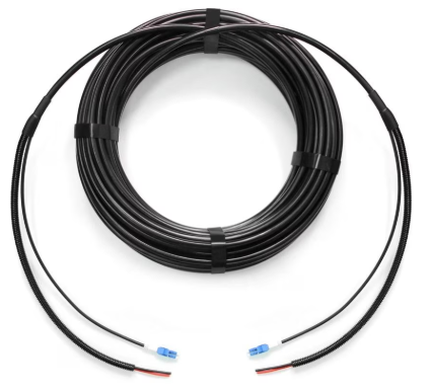

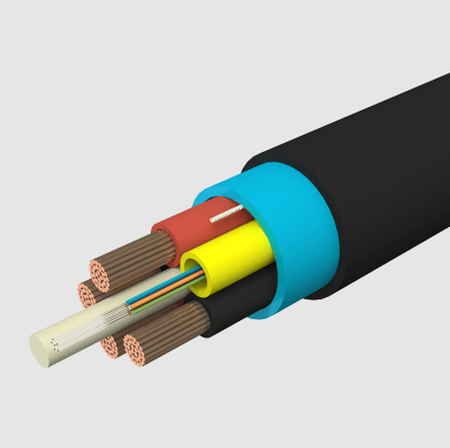

Hibridinė kabelinė šviesolaidinė technologija sujungia dvi iš esmės skirtingas perdavimo sistemas{0}}stiklo optinis skaidulas didelės spartos-duomenims ir variniai laidai elektros energijai-sujungti vienoje kabelio konstrukcijoje. Šis dizainas leidžia vienu kabeliu vienu metu tiekti plačiajuostį duomenų perdavimą ir nuotolinį maitinimo šaltinį, o tai išsprendžia svarbų šiuolaikinio tinklo diegimo iššūkį, kai įrenginiams reikia ryšio ir maitinimo, bet trūksta netoliese esančios elektros infrastruktūros.
Dvigubas{0}}gamtos fondas
Tradiciniai šviesolaidiniai kabeliai puikiai perduoda duomenis dideliais atstumais su minimaliais signalo praradimais, tačiau jie negali tiekti elektros energijos, nes stiklas nelaidžia elektros. Standartiniai maitinimo kabeliai gali tiekti elektros energiją, tačiau jų atstumas ir pralaidumas yra labai riboti. Hibridiniai kabeliai išsprendžia šį esminį apribojimą integruodami abi technologijas į vieną darnų sprendimą.
Šio metodo paklausa rinkoje yra didelė. Pasaulinė hibridinio pluošto koaksialinė rinka 2024 m. pasiekė 13,9 milijardų ir numatoma, kad 2024 m. išaugs 7,9413,9 milijardo, o prognozuojama, kad ji augs 7,94 % per metus, o 2024 m. pasieks 13,9 milijardus, o šis augimas tiesiogiai atspindi 7,9423,98 milijardų 2023 milijardų technologiją. vaidmuo palaikant 5G infrastruktūrą, kur bazinėms stotims reikalingas didelės{11}}pajėgos atgalinis ryšys ir patikimas energijos tiekimas tose vietose, kur tradicinė elektros infrastruktūra gali būti nepasiekiama arba kainuoti{12}}įdiegti.
Diegiant 5G tinklą operatoriams paprastai reikia 3–5 kartus daugiau bazinių stočių nei diegiant 4G LTE, kad būtų užtikrinta lygiavertė aprėptis. Dėl šio tankio reikalavimo tradiciniai atskiri maitinimo ir duomenų įrenginiai yra ekonomiškai nepraktiški. Hibridiniai kabeliai sumažina diegimo sudėtingumą, pašalindami daugybę kabelių ir susijusių civilinės infrastruktūros darbų, kurie gali sudaryti iki 70 % visų diegimo miesto aplinkoje išlaidų.
Kaip šviesa keliauja per stiklą
Hibridinių kabelių duomenų perdavimo galimybė priklauso nuo visiško vidinio atspindžio, tuo pačiu principu, leidžiančiu bet kokį šviesolaidinį ryšį. Šis reiškinys atsiranda, kai šviesa, sklindanti per terpę su didesniu lūžio rodikliu, susiduria su mažesnio lūžio rodiklio terpės riba. Tinkamu kampu šviesa nepraeina, o visiškai atsispindi atgal į pradinę terpę.
Optinėse skaidulose tai sukuria natūralios šviesos spąstus. Pluoštas susideda iš šviesą{1}}nešančios šerdies, apsuptos apvalkalu, o šerdies lūžio rodiklis yra šiek tiek didesnis (paprastai apie 1,46) nei apvalkalo (apie 1,45). Šis iš pažiūros mažas skirtumas sukuria optines sąlygas, būtinas visiškam vidiniam atspindžiui.
Kai duomenys patenka į pluoštą, lazeriniai diodai arba šviesos diodai paverčiami šviesos impulsais. Šie impulsai sklinda per šerdį, atšokdami nuo šerdies{1}}apdangalo ribos tūkstančius kartų per metrą. Kiekvienas atspindys įvyksta neprarandant signalo tinkamomis sąlygomis, todėl duomenys gali efektyviai sklisti dideliais atstumais. Sistema gali palaikyti skirtingus bangos ilgius vienu metu per bangos ilgio padalijimo multipleksavimą, efektyviai sukurdama kelis duomenų kanalus viename pluošte.
Šis mechanizmas paaiškina, kodėl šviesolaidiniai kabeliai gali perduoti terabitus duomenų didesniu nei 80 kilometrų atstumu be stiprinimo, išlaikant signalo vientisumą, kuris būtų neįmanomas naudojant vario{1}} perdavimo laikmenas.
Galios tiekimo paslaptis
Hibridinių kabelių elektros energijos komponentas veikia visiškai kitais principais nei optinė dalis. Skirtingai nuo šviesolaidžių, kurie priklauso nuo šviesos pralaidumo stiklui, variniai laidininkai veikia lygiai taip pat, kaip tradiciniai elektros laidai,{1}}jie elektronus praleidžia metaliniais takais.
Hibridinių kabelių energijos tiekimo skaičiavimai atliekami pagal standartinius elektros inžinerijos principus, atstumą ir galią lemia laidininko matuoklis (AWG), įtampa ir priimtinas įtampos kritimas. Specifikacijos atskleidžia, kodėl tai svarbu praktikoje. 12 AWG laidininkas gali tiekti iki 75 vatų galios iki 457 metrų (1500 pėdų) atstumu, o 20 AWG laidininkas gali išlaikyti tokią pat galios apkrovą, bet tik maždaug 71 metro (235 pėdų) atstumu.
Energijos perdavimas veikia kaip 2 klasės žemos -įtampos grandinės pagal Nacionalinio elektros kodekso standartus, todėl šios sistemos yra saugios ir praktiškos naudoti įvairiose aplinkose. Skirtingai nei Power over Ethernet (PoE), kuris apribotas iki 100 metrų dėl duomenų signalo pablogėjimo, hibridiniai kabeliai gali žymiai išplėsti energijos tiekimą, nes optinė dalis tvarko duomenų perdavimą nepriklausomai nuo varinių laidininkų elektrinių charakteristikų.
Šis funkcijų atskyrimas yra labai svarbus{0}}duomenų perdavimas ir toliau neveikiamas energijos tiekimo reikalavimų, o energijos perdavimas veikia nepriklausomai nuo duomenų pralaidumo poreikių. Abi sistemos egzistuoja tame pačiame kabelio apvalkale be trukdžių, nes veikia visiškai skirtingose dažnių srityse ir fiziniuose mechanizmuose.
Šiuolaikinės hibridinių kabelių sistemos gali tiekti iki 60 vatų PoE{1}}ekvivalentinės galios didesniu nei 300 metrų atstumu, o gamintojo bandymai rodo, kad optimaliomis sąlygomis galima tiekti 500 metrų. Ši galimybė iš esmės pakeičia tinklo planuotojų požiūrį į nuotolinio įrenginio diegimą.
Kur spindi hibridiniai kabeliai
Realios{0}}pasaulio programos demonstruoja hibridinių kabelių šviesolaidinės technologijos praktinę vertę, viršijančią teorinius pranašumus. Diegiant 5G tinklą, šie kabeliai įgalina šviesolaidžio-to-to-bokšto (FTTA) įrenginius, kurie žymiai sumažina sudėtingumą ir išlaidas, kartu padidindami patikimumą.
Apsvarstykite tipišką mažų ląstelių diegimo scenarijų tankioje miesto aplinkoje. Tradiciniam įrengimui reikės atskiro šviesolaidinio kabelio duomenų, elektros laidų ir elektros laidų bei susijusių leidimų ir civilinių darbų. Kiekvienas žingsnis padidina sudėtingumą, padidina išlaidas ir padidina galimų nesėkmių taškų. Hibridinio kabelio montavimas sumažina tai iki vieno kabelio, kuris vienu metu tenkina abu reikalavimus.
Krašto skaičiavimo sektorius yra dar vienas įtikinamas pavyzdys. Kadangi organizacijos diegia pažangius serverius mažos-delsos programoms, pvz., autonominiam transporto priemonių koordinavimui, pramoniniam daiktų internetui ir{2}}realaus laiko analizei, joms reikia didelio-pralaidumo ryšio ir patikimos galios vietose, kuriose gali trūkti tradicinės IT infrastruktūros. Hibridiniai kabeliai išsprendžia šį iššūkį, leisdami diegti kraštinius serverius anksčiau netinkamose vietose, tokiose kaip komunalinių paslaugų stulpai, gatvių baldai ar atokiose pramonės vietose.
Atsinaujinančios energijos taikymas yra nauja augimo sritis. Hibridiniai kabeliai vis dažniau naudojami saulės energijos fermose ir vėjo jėgainėse paskirstytam turtui stebėti ir valdyti. Šios aplinkos pranašumas yra tas, kad kabeliai gali perduoti tiek didelės spartos-telemetrijos duomenis, tiek maitinimą į nuotolinio stebėjimo įrangą, kartu atlaikant atšiaurias lauko sąlygas.
Šios technologijos erdvės efektyvumas yra vertingas tais atvejais, kai kabelių valdymas yra labai svarbus. Lėktuvuose, laivuose ir kitose uždarose erdvėse atskirų maitinimo ir duomenų kabelių pašalinimas žymiai supaprastina montavimą, sumažinant svorį ir sudėtingumą.
Diegimo realybė
Nepaisant pranašumų, hibridinių kabelių įrengimas reikalauja kruopštaus planavimo, kuris skiriasi nuo tradicinių kabelių diegimo. Svarbiausias veiksnys yra tikslūs energijos tiekimo skaičiavimai, kuriuose atsižvelgiama į atstumą, laidininko matuoklį ir galutinio{1}}įrenginio galios reikalavimus. Skirtingai nuo standartinių elektros instaliacijų, kur per didelis dydis užtikrina saugumo ribą, hibridinio kabelio galios skaičiavimai tiesiogiai veikia sistemos veikimą ir kainą.
Diegimo komandos turi suprasti, kad maitinimo ir duomenų dalims reikia skirtingų bandymų metodų. Optinei daliai atliekami standartiniai skaidulų sertifikavimo bandymai (1 pakopa arba 2 pakopa), o elektrinei daliai reikalingas tęstinumo patikrinimas, galios lygio matavimas ir ilgio patikra naudojant atitinkamą elektros bandymo įrangą, pvz., skaitmeninius multimetrus.
Aplinkos veiksniai daro didelę įtaką hibridinio kabelio veikimui. Temperatūra turi įtakos ir optinėms, ir elektrinėms charakteristikoms, o UV poveikis ir drėgmė laikui bėgant gali pabloginti kabelių apvalkalus. Montavimo praktikoje turi būti atsižvelgta į šiuos veiksnius, tinkamai parinkiant, apsaugant ir naudojant tinkamas kabelio specifikacijas numatytai aplinkai.
Planuodamos įrengimus, projektavimo etape komandos turėtų glaudžiai bendradarbiauti su kabelių gamintojais. Tinkamas laidininko dydis, tinkami aplinkosauginiai įvertinimai ir optimali kabelio konstrukcija priklauso nuo konkrečių taikymo reikalavimų. Gamintojai gali pateikti išsamius energijos tiekimo skaičiavimus ir technines specifikacijas, kurios užtikrina sėkmingą diegimą.
Hibridinių kabelių trikčių šalinimas reikalauja specialių žinių. Atsiradus gedimams, komandoms reikia įrankių, galinčių vienu metu išbandyti ir optines, ir elektrines dalis. Tokie zondai, kaip „Fluke Networks Pro3000“, gali aptikti fizinius varinių laidininkų pažeidimus, o specializuoti PoE testeriai gali patikrinti energijos tiekimo lygį ir duomenų perdavimo greitį išleidimo vietose.
Tinkamo hibridinio kabelio pasirinkimas
Norint sėkmingai įdiegti hibridinį kabelį, reikia suderinti kabelio specifikacijas su specifiniais taikymo reikalavimais. Atrankos procesas turėtų būti sutelktas į tris pagrindinius veiksnius: energijos tiekimo poreikius, duomenų perdavimo reikalavimus ir aplinkos sąlygas.
Energijos tiekimo skaičiavimai pradedami nuo galutinio{0}}įrenginio energijos suvartojimo, įskaitant paleidimo viršįtampius ir nuolatinio veikimo reikalavimus. Inžinieriai turi apskaičiuoti bendrą galios suvartojimą, priimtiną įtampos kritimą (paprastai 3–5 % jautriai įrangai) ir maksimalų kabelio ilgį pagal laidininko matuoklį. Į šiuos skaičiavimus turėtų būti įtrauktos saugos atsargos, tačiau vengiama per didelio dydžio, kuris padidina nereikalingas išlaidas ir sudėtingumą.
Duomenų perdavimo reikalavimai nustato optinės dalies specifikacijas. Programoms, kurioms reikalingas gigabito greitis dideliais atstumais, gali prireikti vienmodžių skaidulų su tam tikro bangos ilgio galimybėmis, o trumpesnio atstumo programose gali būti naudojami daugiamodžiai skaidulos. Reikalingas skaidulų skaičius priklauso nuo atleidimo poreikių ir būsimų plėtros planų.
Aplinkos sumetimai apima temperatūros diapazonus, UV poveikį, cheminį atsparumą ir fizinės apsaugos reikalavimus. Įrenginiams lauke atšiaurioje aplinkoje reikia specializuotų striukių ir konstrukcijos, kurios gali būti nebūtinos kontroliuojamam naudojimui patalpose.
Atliekant sąnaudų{0}}naudos analizę reikėtų atsižvelgti į visas įrengimo išlaidas, o ne tik į kabelio kainą. Hibridiniai kabeliai gali kainuoti daugiau už metrą nei atskiri kabeliai, tačiau jie dažnai leidžia sutaupyti grynojo, nes sumažės įrengimo sudėtingumas, mažiau leidimų ir mažesni civilinio darbo reikalavimai. Technologijos galimybė įgalinti diegimą kitaip netinkamose vietose gali suteikti papildomos vertės, kuri kompensuoja didesnes medžiagų sąnaudas.
Dažnai užduodami klausimai
Koks yra didžiausias atstumas perduodant energiją hibridiniu kabeliu?
Energijos perdavimo atstumas priklauso nuo laidininko gabarito ir galios poreikio. 12 AWG laidininkas gali tiekti iki 75 vatų per 457 metrus, o 20 AWG gali išlaikyti tokią pačią apkrovą maždaug 71 metro atstumu. Kai kurie gamintojai praneša apie sėkmingą energijos tiekimą iki 500 metrų optimizuotiems įrengimams.
Kuo hibridinis kabelis skiriasi nuo įprasto šviesolaidžio-į-namą (FTTH)?
Hibridinis kabelis sujungia maitinimą ir duomenis viename kabelyje įrenginio{0}}lygio ryšiams, o FTTH reiškia šviesolaidinę infrastruktūrą, teikiančią duomenų paslaugas į patalpas. FTTH paprastai naudoja atskirus maitinimo šaltinius klientų vietose, o hibridiniai kabeliai tiekia energiją ir duomenis į nuotolinius įrenginius, pvz., bazines stotis ar krašto įrangą.
Ar hibridiniai kabeliai gali palaikyti 5G tinklo reikalavimus?
Taip, hibridiniai kabeliai plačiai naudojami diegiant 5G. Jie užtikrina tiek didelio-pralaidumo grįžtamąjį ryšį, tiek nuotolinį energijos tiekimą, kurio reikia 5G bazinėms stotims. Ši technologija palaiko mažo 5G delsos ir didelio pajėgumo reikalavimus, tuo pačiu leidžiant diegti vietose, kuriose nėra netoliese esančios energijos infrastruktūros.
Kokie yra pagrindiniai hibridinių kabelių naudojimo pranašumai?
Pagrindiniai pranašumai: sumažėjęs diegimo sudėtingumas dėl vieno kabelio diegimo, didesni energijos tiekimo atstumai, palyginti su PoE, galimybė montuoti įrenginius vietose, kuriose nėra netoliese esančių maitinimo šaltinių, ir supaprastintas kabelių valdymas ribotoje erdvėje{0}}. Dėl šių privalumų, nepaisant aukštesnių kabelių kainų, visos įrengimo išlaidos dažnai mažesnės.
Hibridinių kabelių šviesolaidinės technologijos raida ir toliau sprendžia didėjantį energijos ir duomenų infrastruktūros poreikį. Kadangi tinklai tampa labiau paskirstyti, o krašto kompiuterija skatina nuotolinio įrenginio diegimo poreikį, šios technologijos galimybė supaprastinti diegimą ir išplėsti galimybes tampa vis vertingesnė. Suprasdami hibridinių kabelių optinius ir elektrinius principus, galite priimti pagrįstus sprendimus, kada ir kaip efektyviai įdiegti šiuos sprendimus.
