Oru pūstas mikro kabelis: kuris optinio pluošto kabelis tinka jūsų tinklui?

Pasirinkite STL 432Fkai jūsų maršrutui reikia 200+ skaidulų vienam kabeliui, jūsų kanalo erdvė yra labai ribota, o jūsų lauko komandos jau turi 200 µm sujungimo įrangą. Jame yra 432 vienmodžiai šviesolaidinio kabelio šerdys į vieną 8,8 mm kabelį-mažiau kabelių, mažiau sujungimo taškų, mažiau kanalų angų.

PasirinkiteHengtong GYCFHTY Kai kuriate prieigos tinklą su įvairiu skaidulų skaičiumi (12–144 viename segmente), šviesolaidinio kabelio diegimą norite etapais, o jūsų komandos naudoja standartinius 250 µm sujungimo įrankius. Tai suteikia jums lankstumo kiekviename paskirstymo taške suderinti kabelio pajėgumą su faktine paklausa.

Kokią problemą išsprendžia oru išpūstas mikro kabelis?

Oru prapučiamas mikro kabelis išsprendžia konkrečią problemą: į esamą ortakių infrastruktūrą patenka daugiau skaidulų be mechaninio kabelio tempimo įtempio. Operatoriai pirmiausia įrengia mikrolaidinius vamzdžius šviesolaidinio kabelio takams, o tada suslėgtu oru perpučia skaidulą. Skirtingai nuo tiesioginio laidojimo šviesolaidinio kabelio, kuriam reikia kasti tranšėją kiekvieną kartą atnaujinant, oru prapučiamus kabelius galima pakeisti arba atnaujinti vėliau iš naujo-neatkasant maršruto.

STL 432F ir Hengtong GYCFHTY iš esmės skiriasi požiūriais į tą pačią technologiją. Svarbu suprasti šiuos skirtumus, nes pasirinkus netinkamą laidą ne tik kainuoja pinigai-, tai turi įtakos jūsų diegimo laiko juostai, šviesolaidinio kabelio sujungimo darbo eigai, būsimam naujovinimo keliui ir tai, kiek kartų reikės atidaryti kanalą.

Kas iš tikrųjų yra kiekvienas produktas

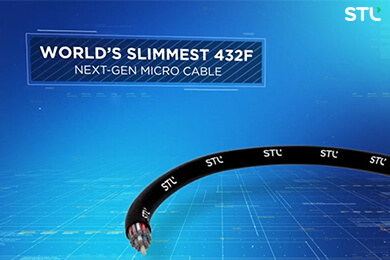

STL 432F mikro kabelis

STL tai parduoda kaip ploniausią pasaulyje 432{8}}pluošto mikrokabelį. Triukas yra pats pluoštas: 200 µm dangos skersmuo vietoj standartinio 250 µm. Plonesnis pluoštas reiškia daugiau skaidulų viename buferiniame vamzdyje, daugiau vamzdelių viename kabelyje ir gatavą produktą, kuris išspaudžia 432 šviesolaidinio kabelio šerdis į 8,8 mm išorinį skersmenį. Platesnė STL Micro-LITE produktų linija yra nuo 2 iki 864 skaidulų, tačiau 432F yra flagmanas – konfigūracija, pagal kurią jie vadovauja savo rinkodarai.

Skaidulų parinktys yra G.657.A1 arba G.657.A2, priklausomai nuo užsakomo varianto. Abu yra nejautrūs lenkimui{5}}vienmodžiai skaidulos, sukurtas siauram miesto maršrutui. Kabeliui naudojama susukta laisvo vamzdžio konstrukcija su FRP centriniu tvirtumo elementu ir HDPE išoriniu apvalkalu{1}}standartinė architektūra, skirta naudoti oru.

Hengtong GYCFHTY

Hengtong's GYCFHTY yra susuktas laisvas vamzdis, mikropučiamas oru kabelis, apimantis nuo 2 iki 144 gyslų. Jame naudojama ta pati FRP + HDPE architektūra kaip ir STL, bet su pramonės-standartiniu 250 µm pluoštu. Kabelių skersmuo svyruoja nuo 5,5 mm (72 skaidulų) iki 8,0 mm (144 skaidulų).

Šviesolaidžio tipo meniu yra platesnis: G.652D, skirtas standartiniam vieno-modo perdavimui, G.655, skirtas ne-nulinės dispersijos-paslinkimo programoms, ir G.657.A2, skirtas nejautriai prieigai. Šis SM šviesolaidinių kabelių tipų asortimentas reiškia, kad viena kabelių platforma apima magistralės, metro ir prieigos segmentus nekeičiant gaminių šeimų. (Abu produktai šiame palyginime yra vienmodžiai šviesolaidiniai kabeliai. Daugiamodis šviesolaidinis kabelis skirtas trumpo{11}}kontakto duomenų centro nuorodoms ir nepatenka į šį vadovą.)

Hengtong grupė gamina 200 µm ir 180 µm pluoštą (BendCom® Smini serija). GYCFHTY naudoja 250 µm pagal dizaino pasirinkimą, o ne dėl technologinių apribojimų.

Specifikacijų palyginimas

Svarbus kontekstas:Toliau pateiktos STL vertės paimtos iš viešai pasiekiamo 432F-specifinio duomenų lapo (24 laisvi vamzdeliai × 18 skaidulų, vienas apvalkalas, 1.0 redakcija, 2020 m. kovo mėn.). Hengtongo vertybės kilusios iš paskelbto GYCFHTY serijos puslapio. Kabelio skersmuo ir svoris šioje lentelėje NĖRA palyginami-jūs žiūrite į 432 skaidulų kabelį ir konfigūraciją iki 144 skaidulų.

Projekto naudojimo skirtumai

200 µm ir . 250 µm pluošto klausimas

Tai yra didžiausias šių dviejų produktų praktinis skirtumas, kuris apima visus diegimo aspektus.

STL 200 µm pluoštas yra tai, kaip jie pasiekia didelį pluošto tankį,{1}}mažesnė danga reiškia daugiau pluoštų viename vamzdyje. Kompromisas -tikras: jūsų sujungimo komandoms reikia 200 µm-suderinamų skaidulų laikiklių, skirtų tokio skersmens šviesolaidinio kabelio sujungimui. „Fujikura“, „FITEL“ ir „Sumitomo“ juos gamina, tačiau jei jūsų lauko komanda pasiekia sujungimo uždarymą su standartiniais 250 µm spaustukais, jie įstrigo, kol kas nors atsineš reikiamus įrankius.

Kas lemia dangos skirtumą? Abiejuose kabeliuose naudojama ta pati 125 µm stiklo danga{1}}, iš kurio pagamintas šviesolaidinis kabelis, nesikeičia. STL sumažina UV-akrilato dangos sluoksnį nuo 62,5 µm iki 37,5 µm kiekvienoje pusėje, todėl reikia kitokios laikiklio geometrijos sandūroje.

„Hengtong“ 250 µm pluoštas veikia su kiekvienu pramonėje jau įdiegtu sintezės jungikliu, sujungimo dėklu, šviesolaidinio kabelio jungtimis ir skaidulų valdymo skydeliu. Jokio naujų spaustukų įsigijimo laiko, jokio perkvalifikavimo, jokios rizikos, kad technikas naudos netinkamą laikiklį ir sugadins pluoštą.

Šviesolaidžių skaičius: vienas didelis kabelis, palyginti su tinkamo dydžio{1}}dydžiu

432-pluošto kabelis yra galingas didelio-našumo tiekimo maršruto turtas. Vienas kabelis, vienas montavimo įvykis, vienas ortakio atidarymas – ir jūs turite 432 pluoštus. Magistraliniams maršrutams, kuriuose žinote, kad jums reikia 300+ skaidulų, skaičiuoti nesudėtinga: vienas STL 432F įveikia tris atskirus 144 skaidulų traukimus darbo, kanalo erdvės ir sujungimo taškuose.

Tačiau dauguma prieigos tinklų atrodo ne taip. Įprastam FTTH paskutinės-mylės šviesolaidinio kabelio segmentui kiekviename paskirstymo taške reikia 12, 24 arba 48 skaidulų. Naudojant 432{9}}pluošto kabelį, kad būtų patenkintas 24 skaidulų poreikis, 408 skaidulos slypi tamsiame kapitale, pririštos talpos, kurios jums gali neprireikti daugelį metų, jei kada nors.

Hengtong GYCFHTY 2–144 pluošto diapazonas leidžia planuotojams tiksliai nurodyti kiekvienam segmentui reikalingos talpos. Dėl tokio tikslumo sumažėja medžiagų sąnaudos ir išvengiama perteklinio-pasiūlymo prieigos segmentuose, kuriuose paklausa paskirstyta ir neapibrėžta.

Vidutinė-tarpio prieiga: ar galite patekti į kabelį vidurio-maršruto?

Prieigos tinkluose retai reikia viso šviesolaidžio viename galiniame taške. Skirstymo taškai yra išsibarstę palei kabelio trasą-kas kelis šimtus metrų gyvenamajame FTTH pastate. Hengtong aiškiai dokumentuoja GYCFHTY prieigą prie vidurio-: operatoriai gali bet kada įsipjauti į mikrokanalą, kad sukurtų atšaką, nepaveikdami laidų gretimuose kanaluose.

Ši galimybė taip pat supaprastina šviesolaidinio kabelio taisymą. Jei lauko šviesolaidinio kabelio atkarpa yra pažeista dėl statybos darbų arba aplinkos įtempimo, technikai gali izoliuoti paveiktą mikrolaidį ir išpūsti pakaitinį segmentą, o ne ištraukti visą maršrutą.

STL 432F medžiagos šios galimybės nenaudojamos. Tai nereiškia, kad neįmanoma-suvytiniai palaidi vamzdžių kabeliai paprastai palaiko vidutinį-tarpatramį.

Laipsniškas diegimas, palyginti su visu pajėgumu dabar

Šie du produktai atspindi dvi skirtingas kapitalo strategijas.

STL 432F sako: išnaudokite didžiausią pajėgumą pirmąją dieną. Mokėkite daugiau iš anksto, bet užfiksuokite būsimą pajėgumą, kol kanalas atidarytas. Tai prasminga, kai kanalo leidimai yra brangūs, kasimo teisės-be-užtrunka mėnesius, kol užtikrinamas kelias, arba jūs labai pasitikite ilgalaike-šviesolaidžio paklausa tame maršrute.

Hengtong GYCFHTY sako: įdiekite mikrokanalus dabar, išpūskite pluoštą, kai abonentai prisijungs. Pradėkite nuo 24 -šviesolaidžio kabelio šiandien, kitąmet, kai padidės paklausa, išpūskite antrą laidą, o kai technologijos vystysis, pakeiskite didesnio skaičiaus kabeliu. Pradinės kapitalo išlaidos išlieka mažos, o jūs vengiate įdiegti šviesolaidinio kabelio, kuris gali neveikti ilgus metus.

Nė vienas požiūris nėra visuotinai teisingas. Teisingas atsakymas priklauso nuo jūsų kanalo prieigos mokesčių, abonentų skaičiaus prognozių ir jūsų organizacijos kapitalo paskirstymo prioritetų.

Sujungimo tikrovės patikrinimas

Specifikacijos neapima visko. Štai kažkas, kas svarbu žemėje:

432-pluošto kabelis yra sudėtingas objektas, kurį reikia valdyti sujungimo taške. Tai 24 buferiniai vamzdeliai, kurių kiekviename yra 18 skaidulų, kuriuos reikia identifikuoti, organizuoti ir užbaigti. Sujungimo uždarymas yra didesnis. Dokumentacijos našta yra didesnė. Technikui reikia daugiau laiko ir patirties. Vienintelis klaidingai identifikuotas šviesolaidis gali virsti trikčių šalinimo košmaru, o kiekvieno sujungimo patikrinimas optinio pluošto kabelio testeriu prideda proporcingai daugiau laiko.

Norint nutraukti šviesolaidinį kabelį esant tokiam tankiui, taip pat reikia atidžiai sekti šviesolaidinio kabelio spalvų kodą. 24 vamzdeliai atitinka standartinę 12 spalvų seką (antrajam rinkiniui kartojama du kartus su brūkšneliais arba žiedeliais), todėl dokumentacijos klaidos greitai daugėja, jei jūsų komanda nėra kruopšti.

72-pluošto arba 144{5}}pluošto kabelis iš Hengtong asortimento apima tik dalį to sudėtingumo. Mažiau vamzdžių, mažiau skaidulų vienam įvykiui, greitesnis sujungimo laikas ir mažesnis klaidų lygis mažiau patyrusiems šviesolaidinio kabelio sujungėjams. Kai kurie operatoriai dar labiau sumažina darbo vietoje darbo sąnaudas, užsakydami iš anksto užbaigtus šviesolaidinio kabelio rinkinius paskirstymo segmentams, nors ši parinktis dažniau naudojama struktūriniuose patalpų šviesolaidinio tinklo kabeliuose, o ne lauko oru.

Jei jūsų projekto laikas yra trumpas, o sujungimo komandų patirties lygis skiriasi, mažesnio-kabelio sudėtingumas kiekvienam įvykiui yra mažesnis-kabelio veikimo pranašumas-, kuris nerodomas jokiame duomenų lape.

Sprendimų lentelė: STL 432F prieš Hengtong GYCFHTY

Scenarijaus vadovas: kuris kabelis kuriam tinklui?

Naudokite STL 432F, kai:

Jūsų maršrutui reikia 200+ skaidulų, o kanalo erdvė yra privalomas apribojimas

Diegiate 5G priekinį ryšį nuo centralizuotų bazinės juostos įrenginių iki daugelio radijo stotelių

Kanalų leidimai yra brangūs arba lėtas{0}}padidinkite skaidulų skaičių vienam įrengimo atveju

Jūsų lauko komandos jau dirba su 200 µm sujungimo įranga

Naudokite Hengtong GYCFHTY, kai:

Jūsų interneto prieigos tinklo šviesolaidinio kabelio paklausa yra paskirstyta: 12–48 skaidulų kiekviename čiaupo taške

Norite palaipsniui diegti, kad kapitalo išlaidos atitiktų abonentų skaičiaus augimą

Vidutinis{0}}atšakojimas reikalingas keliuose maršruto taškuose

Jūsų lauko komandos naudoja standartinę 250 µm įrangą ir nenorite jokių įrankių pakeitimų

Jums reikia G.652D arba G.655 pluošto tipų kartu su G.657.A2

Kelių{0}}tiekėjų pluošto tiekimo lankstumas yra svarbus jūsų tiekimo grandinės strategijai
