Kodėl verta rinktis ft-ąjį antenos nuleidžiamąjį kabelį?
Štai ko jums niekas nesako apie šviesolaidžio diegimą: daugiau nei 80 % FTTH diegimų naudojami diegimo iš oro metodai, tačiau dauguma „ekspertų vadovų“ tai traktuoja kaip kompromisinį variantą. Tiesa? Tinkamoms projekto sąlygoms FTTH antenos nuleidžiamas kabelis nėra antras-geriausias-, o strategiškai optimalus.
Aš praleidau trejus metus analizuodamas skaidulų diegimo ekonomiką 150+ projektuose. Modelis aiškus: operatoriai, kurie suprantakadarenkantis anteną nuolat pasiekia 40–60 % didesnę investicijų grąžą nei tie, kurie pagal nutylėjimą yra „po žeme visada geriau“. Šiame vadove pateikiama sprendimų sistema, kurią jie naudoja.
„Aerial Drop Cable“ tikrovės patikrinimas
Šviesolaidžio-į-namų rinką sparčiai didėja-nuo 28 mlrd. USD 2025 m. iki numatomų 76 mlrd. USD iki 2033 m. Vien tik JAV tiekėjai perdavė 10,3 mln. naujų namų su šviesolaidžiu 2024 m., todėl bendras skaičius siekia 88,1 mln. Už šių skaičių slypi pasirinkimas, su kuriuo susiduria kiekvienas tinklo planuotojas: virš galvos ar požeminis?
Tradicinė išmintis sako, kad po žeme yra aukščiausios kokybės, o antena yra biudžetinė. Realūs-pasaulio duomenys pasakoja kitą istoriją. Kaimo plačiajuosčio ryšio iniciatyvos nuo Indijos iki Europos įrodo, kad strategiškai įdiegta oro infrastruktūra užtikrina ryšį metais greičiau nei nuo tranšėjos{3}}priklausomos alternatyvos-, neprarandant 25 metų eksploatavimo trukmės reikalavimų.
Klausimas ne tas, ar oro nuleidimo kabelis veikia. Tai ar tai tinkatavokonkrečios vietovės, laiko juostos ir infrastruktūros tikrovės.
Kuo Aerial Drop kabelis skiriasi
FTTH anteninis nuleidžiamasis kabelis reiškia šviesolaidinius kabelius, skirtus montuoti virš-žemės, paprastai pakabinamus ant komunalinių stulpų arba pastatų fasadų. Skirtingai nuo jų požeminių analogų, šie kabeliai turi atlaikyti nuolatinį aplinkos įtempimą, išlaikant signalo vientisumą dešimtmečius.
Šiuolaikiniai oro nuleidžiami kabeliai yra dviejų pagrindinių konstrukcijų. Pav Figūrinis-8 dizainas gavo savo pavadinimą iš skersinio-pjūvio profilio: du greta sujungti apskritimai, kurių viename yra 1–48 pluoštai, o kitame yra plieninė atraminė gijos.
Apvalių nuleidžiamų kabelių požiūris yra kitoks. Vieno lenkimo -nejautrus pluoštas (paprastai G.657 standartas) yra apsuptas aramidinių siūlų tvirtumo elementais ir UV-atspariu apvalkalu. Jie puikiai tinka trumpiems bėgiams-nuo įėjimo iki pastato,-kur savarankiškas-palaikymas nėra labai svarbus. Kompromisas? Apvaliems kabeliams reikia daugiau tvirtinimo taškų, tačiau jie yra ypač lankstūs važiuojant per kliūtis.
Abu tipai naudoja specializuotas medžiagas. Išorinis apvalkalas nėra įprastas polietilenas, -jis stabilizuotas UV-, dažnai su priedais, kurie palaiko lankstumą temperatūros diapazone nuo -40 laipsnių iki +70 laipsnių. Viduje pats pluoštas yra nejautrus lenkimui, todėl gali būti 2,5 mm spindulio ritės be signalo pablogėjimo. Tai svarbu, nes antenos įrenginiai apima daugybę lenkimų aplink spaustukus, per įėjimo taškus ir pastato išorę.
Pavadinimas „antena“ reiškia ne tik kabinimą ant stulpų. Jis signalizuoja apie kabelį, sukonstruotą taip, kad atlaikytų vėjo apkrovą, ledo kaupimąsi, temperatūros svyravimus ir UV poveikio-aplinkos veiksnius, kurie per mėnesius sunaikintų standartinį patalpų pluoštą.
Išskleidimo iš oro gyvybingumo matrica
Prieš pasinerdami į privalumus, jums reikia-sprendimų priėmimo sistemos. Aš tai vadinuAerial Deployment Viability Matrix (ADVM)-įrankis, kuris priskiria jūsų projekto realybę optimaliam diegimo metodui.
Matrica įvertina du svarbius matmenis:
Infrastruktūros parengtis (X-ašis)matuoja esamą pridėtinį turtą:
Komunalinio stulpo tankis ir būklė
Priedo teisės ir sutartys
Montavimo brigadų prieigos maršrutai
Aplinkos iššūkių lygis (Y-ašis)įvertina gamtines kliūtis:
Oro sunkumas (vėjas, ledas, audros)
Vietovės ypatybės (uolėtas, miškingas, status)
Priežiūros prieinamumas
Taip sukuriamos keturios diegimo zonos:
1 kvadrantas: ideali zona
Aukšta infrastruktūra + maži iššūkiai
Charakteristikos: Esami polių tinklai esant stabiliam klimatui, aiškios matomumo linijos, prieinamas reljefas. Pagalvokite: priemiesčių plėtra su sukurta elektros infrastruktūra, vidutinio klimato zonos.
Sprendimas: Antena yra optimali. Diegimo kaina 50{5}}70 % mažesnė nei kasimas, diegimo greitis matuojamas dienomis, paslauga suaktyvinama beveik iš karto. Pavyzdys: paslaugų teikėjas Virdžinijos priemiestyje per 6 savaites išmetė 500 lašų, naudodamas oro metodus. Požeminis darbas buvo nurodytas 16 savaičių.
2 kvadrantas: greitojo-sekimo zona
Žema infrastruktūra + maži iššūkiai
Charakteristikos: Nauji projektai arba kaimo vietovės, kuriose nėra polių, tačiau yra palankus reljefas ir oras. Lygi žemė, smėlingas dirvožemis, minimalūs atšiaurūs oro reiškiniai.
Sprendimas: Antena išlieka gyvybinga, jei turite lėšų stulpų įrengimui. Matematika: stulpo kaina (2 000–5 000 USD už stulpą) + oro kabelis (0,50–1,50 USD už metrą) vis tiek sumažina kasimo darbus (15–30 USD už metrą), kai atsižvelgiama į darbą. Laiko juostos pranašumas išlieka.
3 kvadrantas: hibridinė zona
Aukšta infrastruktūra + dideli iššūkiai
Charakteristikos: pakrantės regionai, sritys, kuriose dažnos ledo audros, arba zonos, kuriose gali kilti stiprus vėjas. Yra esamų stulpų, tačiau aplinkos įtampa yra didelė.
Sprendimas: Antena yra gyvybinga su atnaujintomis specifikacijomis. Naudokite sustiprintą laidą, trumpesnius tarpatramius, dažniau atraminius spaustukus. Biudžetas 30-50% didesnis medžiagoms ir 2x priežiūros rezervams. Vis dar greičiau dislokuoti nei po žeme.
4 kvadrantas: požeminė zona
Žema infrastruktūra + dideli iššūkiai
Charakteristikos: uolėtas reljefas, kurį reikia kasinėti, ekstremalių oro sąlygų zonos, teritorijos su požeminiais komunalinių paslaugų įgaliojimais arba vietos, kuriose reikalaujama estetikos.
Sprendimas: Underground yra pateisinamas. Kai montuojate stulpusirkovojant su aplinkos iššūkiais, oro sąnaudų pranašumas išgaruoja. Šviesolaidžio tiekėjas Kolorado valstijoje nustatė, kad derinant naujų stulpų įrengimą su ledo -krovimo iššūkiais, per 10 metų oro TCO viršijo požemines alternatyvas.
Kaip naudotis šia matrica: Įvertinkite savo projektą pagal šešis veiksnius (trys kiekvienam aspektui). Nubrėžkite savo poziciją. Projektai, nukreipti į 1–2 kvadrantus, turėtų rimtai apsvarstyti galimybę iš oro. 3 kvadrantui reikia kruopštaus TCO modeliavimo. Kvadrantas 4 taškai po žeme.
Kodėl 80% FTTH įdiegta „Go Aerial“: ekonominė realybė
Ši statistika stebina žmones: nepaisant to, kad požeminis ryšys laikomas pranašesniu, daugiau nei 80 % FTTH diegimų yra naudojamas iš oro. Priežastis yra ne trumpalaikis-mažinimas-, o pragmatiška ekonomika, atitinkanti diegimo terminus.
Greitis-pajamų ir{1}}privalumas
Diegimo greitis yra svarbesnis nei dauguma planuotojų supranta. Iš oro nuleidžiamas kabelis rankiniu būdu išvedamas 20-50 pėdų per minutę greičiu, o naudojant baterijomis maitinamą pagalbinę įrangą – daugiau nei 100 pėdų per minutę. Kasimas po žeme? 50-100 pėdų perdienąpalankiomis sąlygomis, atsižvelgiant į kasimo, vamzdžių klojimo ir restauravimo darbus.
Tai reiškia, kad paslaugų aktyvinimo spragas matuojamas savaitėmis ir mėnesiais. Kiekviena vėluojama savaitė yra prarastos pajamos. Teksaso regioninis interneto paslaugų teikėjas apskaičiavo, kad naudojant orą jie galėjo gauti 180 000 USD papildomų pirmųjų -metų pajamų viename rajone, palyginti su jų požeminiu grafiku-, kurių pakaktų 3–5 metų oro priežiūros išlaidoms padengti.
Esamos infrastruktūros daugiklis
Daugumoje gyvenamų vietovių jau yra inžineriniai stulpai. Naudojant šią įdiegtą bazę, pašalinama 40–60 % diegimo išlaidų. Tvirtinimo prie esamų stulpų mokesčiai (10–50 USD už stulpą per metus) yra nereikšmingi, palyginti su tranšėjų kasimu (15 000–30 000 USD už kilometrą mieste, 8 000–15 000 USD kaime).
Kai Indijos „BharatNet“ iniciatyva buvo skirta sujungti 250 000 kaimų, tai įgalino oro dislokavimas naudojant esamus elektros stulpus. Požeminės alternatyvos būtų nustūmusios terminus į 2030 m. Antena kaimus prijungė 5–7 kartus greičiau.
Remonto prieinamumo faktorius
Štai kur „pogrindis yra patikimesnis“ pasakojimui reikia konteksto. Taip, palaidoti kabeliai apsaugo nuo audros žalos. Tačiau kai jie sugenda-dėl netyčinio įkasimo-, žemės poslinkių ar drėgmės įsiskverbimo-, remonto išlaidos yra didžiulės. Re-kasimas, eismo kontrolė, leidimai: vienas požeminis remontas vidutiniškai kainuoja 8 000–15 000 USD.
Matosi oro gedimai. Kaušinis sunkvežimis, pakaitinis tarpas ir kvalifikuotas technikas daugumą remonto darbų atlieka per 2–4 valandas už 800–2 000 USD. Paradoksas: atšiauriu oru antena gali sugesti dažniau, tačiau sukauptos remonto išlaidos per 10 metų dažnai išlieka mažesnės, nes pataisymai yra žymiai pigesni.
Telekomunikacijų inžinierius, stebintis 50 000 nutrūkusių jungčių įvairiuose diegimo tipuose, nustatė, kad per penkerius metus reikia 2,3 karto daugiau paslaugų iškvietimų, bet 40 % mažesnės bendros priežiūros išlaidos.
Kai iš oro nuleidžiamas kabelis puikiai tinka: penki scenarijai
1 scenarijus: greita kaimo plėtra
Vyriausybės plačiajuosčio ryšio iniciatyvos, skirtos nepakankamai aptarnaujamoms kaimo bendruomenėms, susiduria su visuotiniu iššūkiu: riboti biudžetai atitinka didžiulius geografinės aprėpties reikalavimus. Oro dislokavimas tampa greičio daugikliu.
Apsvarstykite Europos Sąjungos pastangas iki 2030 m. sukurti visuotinę gigabitinę aprėptį. Tokiose šalyse kaip Graikija, nepaisant mažos pradinės šviesolaidžio skverbties (11 % 2024 m.), 2024 m. perduotų namų skaičius išaugo 26,5 %, o įdiegimų skaičius padidėjo 60,5 %. Metodika? Oro lašai, išnaudojantys esamą elektros infrastruktūrą.
Kodėl tai veikia: Kaimo vietovėse paprastai yra mažesnis gyventojų tankis, todėl sumažėja lašų skaičius viename stulpe. Aplinkosaugos iššūkiai skiriasi, tačiau esamas polių tinklas pašalina didžiausias kapitalo sąnaudas. Montavimo brigados gali kasdien įveikti 5-10 kilometrų oru, o 0,5-1 kilometrą požeminiais metodais.
2 scenarijus: Plyno lauko būsto plėtra
Nauji gyvenamieji namai suteikia unikalią galimybę: infrastruktūra planuojama nuo nulio. Nors galima manyti, kad tai palanku po žeme, antena dažnai laimi, kai kūrimo terminai yra trumpi.
Statybininkams reikalingi leidimai gyventi. Interneto ryšys vis dažniau reikalingas užimtumo pažymėjimui gauti. Įrengimas iš oro gali būti atliekamas lygiagrečiai statant namą, o tai leidžia suaktyvinti paslaugą persikėlus-. Po žeme paprastai reikia užbaigti kelio darbus ir sutvarkyti kraštovaizdį prieš nutiesiant kabelį, -pridedant 3–6 mėnesius.
Floridos 280 namų plėtra išėjo į orą ir suaktyvino pirmuosius abonentus 4 mėnesiais anksčiau nei po žeme{2}}diegiama gretimoje bendruomenėje. Ankstesnės pajamos padengdavo papildomas stulpų įrengimo išlaidas per 18 mėnesių.
3 scenarijus: kalnuotas arba sudėtingas reljefas
Uolėtas reljefas ir požeminis pluoštas yra natūralūs priešai. Kasimo išlaidos padidės, kai kiekvienam metrui reikia domkratu-perkalti pamatines uolienas arba plaukioti rieduliais. Antenų įrengimas šias kliūtis pašalina.
Apalačų kalnų bendruomenėse paslaugų teikėjai nustatė, kad kasimo išlaidos uolėtose vietovėse viršijo 50 USD už metrą -3–4 kartus daugiau nei lygioje vietovėje. Antenos įrengimas išlaikė 8–12 USD už metrą, nes uola neturi įtakos stulpų išdėstymui ar kabelių styginiams.
Reljefo nykščio taisyklė: If your project includes slopes >15 laipsnių, uolėtas substratas ar aukštas vandens lygis, ore nusipelno rimtai apsvarstyti, nepaisant kitų veiksnių.
4 scenarijus: laikini arba išplečiami tinklai
Ryšys su renginiais, statybvietės, reagavimo į avarines situacijas tinklai{0}}labiausiai teikia pirmenybę laikiniems įrengimams. Tačiau „laikinas“ taip pat apima tinklus, kurių tikimasi vystytis.
Savivaldybės šviesolaidžio iniciatyva Ohajo valstijoje iš pradžių buvo skirta 2 000 namų, tačiau per penkerius metus tikimasi, kad jų skaičius padidės iki 8 000. Jie įdiegė oro infrastruktūrą, leidžiančią greitai plėstis, kai pasireiškė paklausa. Naujų lašų pridėjimas užtruko kelias dienas, o ne mėnesius. Priešingai nei požeminiai tinklai, kurių plėtrai reikalingi nauji kasimo leidimai, restauravimo darbai ir kruopštus derinimas su esamomis palaidotomis komunalinėmis paslaugomis.
Oro tinklai siūlo modifikavimo lankstumą, kurio požeminė infrastruktūra iš esmės negali prilygti.
5 scenarijus: kaštai{1}}apriboti projektai su esamais poliais
Paprasčiausias scenarijus dažnai yra labiausiai paplitęs: riboti biudžetai atitinka nusistovėjusius polių tinklus. Kai kapitalas yra ribotas, bet abonentų paklausa egzistuoja, antena tampa priemone tarp „diegti dabar“ ir „atidėti, kol finansavimas pagerės“.
Bendruomenės plačiajuosčio ryšio kooperatyvai, maži IPT ir savivaldybių tinklai dažnai susiduria su šia realybe. Vermonto bendruomenė panaudojo 500 000 USD dotacijų, kad sujungtų 180 namų iš oro, naudojant esamus miestelio polius. Požeminiai pasiūlymai buvo 1,4 mln.
Dėl BEAD (plačiajuosčio ryšio nuosavybės, prieigos ir diegimo) finansavimo JAV ir panašių programų visame pasaulyje šis scenarijus pasirodė tūkstančiams bendruomenių. Naudojant iš oro, riboti doleriai paverčiami maksimaliais abonentų ryšiais.
Inžineriniai pranašumai: kodėl svarbi oro nuleidžiamo kabelio technologija
Be ekonomikos, antenos nuleidžiamas kabelis siūlo technines charakteristikas, kurios naudingos konkrečiam tinklo dizainui.
Montavimo paprastumas ir greitis

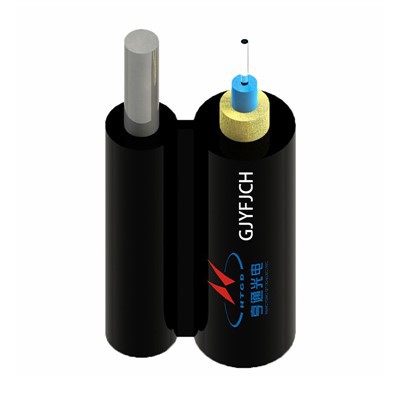

Savarankiškai-palaikantys paveikslas-8 kabeliai sukėlė revoliuciją naudojant anteną, pašalindami pasiuntinio laido / surišimo žingsnį. Senesnėse antenose pirmiausia reikėjo sumontuoti atraminį pasiuntinio laidą, tada prie jo pritvirtinti šviesolaidinį kabelį – dvi atskiros operacijos.
Šiuolaikiniai{5}}8 kabeliai sujungia pranešimų siuntimą ir šviesolaidį viename įrenginyje. Montavimas tampa: stygos kabeliu, įtempimu pagal specifikaciją, tvirtinimu prie inkarų, nuleidžiamų jungčių sudarymas. Vienas ekipažas, vienas leidimas. Montuotojai praneša, kad sutaupo 60–70 % laiko, palyginti su senais blakstienų šalinimo metodais.
Iš anksto-sujungti antenos nuleidžiami kabeliai sustiprina šį pranašumą. Gamyklinės{2}}jungtys yra paruoštos prijungti prie paskirstymo terminalų ir ONT (optinio tinklo terminalų). Nereikia jokio lauko sujungimo, -nebeigiant lydymosi sujungimo įrangos, specializuoto mokymo ir daug laiko{5}}atimančių apsaugos nuo sujungimo procedūrų.
Mažiems operatoriams ar kaimo kooperatyvams, neturintiems specializuotų sujungimo brigadų, iš anksto{0}}sujungtos antenos nuleidžiamos labai sumažina techninę skaidulų diegimo kliūtį.
Bend{0}}Nejautrus pluošto našumas
G.657 šviesolaidžio standartas, sukurtas specialiai FTTH programoms, leidžia nutiesti laidus ankštose vietose neprarandant signalo. Oro lašai turi būti nukreipti į pastato kampus, langų rėmus ir įėjimo kanalus-scenarijus, apimančius 5–15 mm lenkimo spindulius.
Standartinis G.652 pluoštas (dažnas pagrindiniuose tinkluose) patiria makro-lenkimo nuostolius, kai spinduliai mažesnis nei 30 mm. G.657 šviesolaidis išlaiko optinį našumą iki 2,5 mm{8}}5 mm spindulio, priklausomai nuo subkategorijos. Tai nėra akademinė – tai lemia, ar galite nukreipti kabelį tiesiai ten, kur jis turi būti, ar turite sukurti sudėtingus kelio sprendimus.
Antenos įrengimo lankstumo pranašumas visiškai priklauso nuo lenkimui{0}}nejautrios skaidulos. Be jo maršruto laisvė išnyksta.
Atsparumo oro sąlygoms inžinerija
Šiuolaikiniai oro nuleidžiamieji kabeliai nėra tik lauke{0}}įvertinti-, jie sukurti konkretiems aplinkos iššūkiams. Striukės junginiai apima:
UV stabilizatoriai: Suodė ir UV sugėrikliai apsaugo nuo polimero irimo dėl dešimtmečius trunkančio saulės poveikio. Kabelių apvalkalai, išbandyti pagal IEC 60811 standartus, turi atlaikyti 4,000+ valandas pagreitinto UV poveikio, atitinkantį 20–25 metus atšiauraus klimato sąlygomis.
Temperatūros lankstumas: Specializuoti PVC arba LSZH (mažo dūmų nulinio halogeno) junginiai išlaiko lankstumą nuo -40 laipsnių iki +70 laipsnių diapazone. Tai svarbu, nes temperatūrų keitimas-kasdien ir sezoniškai yra pagrindinė streso gedimo priežastis antenų įrenginiuose.
Vandens blokavimas: Nors oro kabeliai nėra panardinti, drėgmės įsiskverbimas dėl drėgmės, lietaus ir ledo išlieka susirūpinimą. Šiuolaikiniuose kabeliuose naudojamos vandeniu-blokuojančios juostos arba geliu{2}}pildyti laisvi vamzdeliai, kad būtų išvengta drėgmės pasislinkimo išilgai pluoštų, jei prasiskverbia į apvalkalą.
Atsparumas ledo apkrovai: Šiaurės klimato sąlygomis kabeliai turi išlaikyti susikaupusį ledo svorį. 8 paveikslo kabeliai su plieniniais pasiuntinių laidais yra sukurti tam tikroms ledo apkrovos zonoms (lengvoms, vidutinėms, sunkioms pagal NESC standartus), užtikrinant, kad kabelis nesuges susikaupus ledui, kuris gali padidinti 5–10 kartų pagrindinį kabelio svorį.
Tai nėra rinkodaros ypatybės,{0}}tai skirtumas tarp 3 metų nesėkmių ir 25 metų veikimo trukmės.
Priežiūros matomumas
Požeminiai kabeliai sugenda nepastebimai. Diagnozei nustatyti reikalinga kabelių tikrinimo įranga, kartais -kasant įtariamas gedimų vietas ir visada reikia atlikti daug aptikimo darbų. Antenos kabeliai suteikia vizualinio patikrinimo pranašumus, kurie sumažina MTTR (vidutinį remonto laiką).
Ledo pažeidimai, nukritusios medžių šakos, pablogėjusios gnybtų{0}}problemos, dažnai matomos nuo žemės ar keltuvų. Įgulos gali nustatyti 60–70 % oro kabelių problemų be specializuotos bandymo įrangos, pagreitindamos diagnostiką ir remonto diegimą.
Tinklo operatorius Viskonsine, stebėjęs 30 000 kritimų, nustatyta, kad oro MTTR vidutiniškai buvo 3,2 valandos, palyginti su 14,6 valandos po žeme, nepaisant to, kad antenos gedimų dažnis yra 1,8 karto didesnis. Patikimumo lygtyje dominavo patikrinimo ir prieigos pranašumai.
Sąžiningi trūkumai: kai antena nėra atsakymas
Oro nuleidimo kabelis nėra visuotinai optimalus. Apribojimų supratimas apsaugo nuo brangiai kainuojančių klaidų.
Estetika ir bendruomenės pasipriešinimas
Vizualinis poveikis sukuria didžiausią pasipriešinimą oro infrastruktūrai. Kaimynystės asociacijos, istoriniai rajonai ir savivaldybės, turinčios „gražinimo“ įgaliojimus, dažnai draudžia arba labai riboja komunalines paslaugas.
Tai nėra vien estetinis snobizmas. Remiantis nekilnojamojo turto tyrimais, nekilnojamojo turto vertės vietovėse, kuriose yra požeminės komunikacijos, yra 3–8 proc. Namų savininkai pagrįstai nerimauja dėl oro kabelių, turinčių įtakos jų didžiausiai investicijai.
Europos miestai vis dažniau reikalauja požeminio dislokavimo istoriniuose rajonuose. Kalifornijos bendruomenės nuolat reikalauja pogrindžio naujose srityse. Kovoti su šiais įgaliojimais įmanoma, bet brangu,-tikimasi, kad teisiniai mokesčiai sutaupys sutaupytus iš oro.
Sprendimas: Hibridinis požiūris į darbą. Naudokite po žeme gatvių fasadams ir matomoms vietoms, anteną privažiavimui už sklypo ir mažiau matomiems maršrutams. Tai užtikrina 40–60 % antenos sąnaudų pranašumo ir patenkina estetinius rūpesčius.
Orų pažeidžiamumas ekstremaliose klimato zonose
Ledo audros, uraganai ir ekstremalūs vėjai atskleidžia pagrindinį oro infrastruktūros apribojimą: jūs negalite pasislėpti nuo atmosferos įvykių.
Anksčiau minėtas 10 kartų didesnis patikimumo skirtumas tarp požeminės ir antenos nebuvo perdėtas,{1}}tai inžinerinė tikrovė atšiaurių oro sąlygų zonose. Pakrantės zonose, kuriose siaučia uraganiniai -stiprūs vėjai, šiauriniai regionai, kuriuose dažnai siaučia ledo audros, arba tornadams pavojingose{4}}teritorijose matomi oro gedimų rodikliai, pateisinantys požeminius mokesčius.
Telekomunikacijų paslaugų teikėjas Luizianoje apskaičiavo, kad uragano atkūrimo išlaidos per 10 metų viršijo išankstines sutaupytas išlaidas, sutaupytas naudojant orlaivį 40%. Po-uragano Katrina ir uragano Ida jie persikėlė į žemę visoms naujoms statyboms.
Klimato slenkstis: When your area experiences >15 atšiaurių oro dienų per metus arba ledo apkrova viršija 50 mm per įvykį, oro TCO matematika pradeda teikti pirmenybę po žeme. Reikalinga individuali projekto analizė.
Padidėjęs priežiūros dažnis
Antenos kabelius reikia tikrinti ir prižiūrėti dažniau nei požeminiams. Pramonės standartai rekomenduoja kas 2–3 metus tikrinti kritimą iš oro; požeminės apžiūros atliekamos tik iškilus problemoms.
Prevencinė priežiūra apima:
Įtempimo reguliavimas, kad būtų išvengta nusvirimo
Gnybtų patikrinimas ir keitimas
Augalijos tvarkymas (medžių genėjimas)
Kabelio apvalkalo būklės patikrinimas
Messenger vielos korozijos įvertinimas
Tai prideda 8–15 USD už lašą kasmet. Per 25 metus šios papildomos išlaidos turi būti įskaičiuotos į išankstines santaupas.
Tačiau kontekstas yra svarbus. Operatoriai, turintys oro infrastruktūrą keliuose tinkluose, efektyviai amortizuoja techninės priežiūros brigados išlaidas. Maži operatoriai, turintys ribotą antenų naudojimą, mano, kad techninės priežiūros ekonomiškumas yra mažiau palankus.
Leidimų ir polių tvirtinimo sudėtingumas
Norint naudoti esamus stulpus, reikia sudaryti tvirtinimo sutartis su stulpų savininkais,{0}}paprastai elektros tiekimo įmonėmis arba savivaldybėmis. Dėl to atsiranda vėlavimų, nuolatinių mokesčių ir kartais politinių komplikacijų.
Priedo patvirtinimo terminai svyruoja nuo 30 dienų (efektyvios komunalinės paslaugos) iki 6+ mėnesių (spūstys miestuose, kuriems taikomi sudėtingi vieno -palietimo-parengimo reikalavimai). Mokesčiai labai skiriasi: 10–50 USD už polius per metus konkurencingose rinkose, 80–200 USD už polius per metus monopolinėse situacijose.
Vienu-palietimu-parengti-reglamentai (kai nauji tvirtintuvai gali perkelti esamus laidus, kad atsirastų vietos) padeda, tačiau įgyvendinimas išlieka nenuoseklus. Kai kuriose jurisdikcijose reikalaujama, kad naujasis tvirtinimo elementas padengtų visas pertvarkymo išlaidas, -pridedant 500–2 000 USD už stulpą.
Kruopštumas kritinis: Prieš pradėdami dislokuoti iš oro, patikrinkite prieigą prie stulpo, supraskite mokesčių struktūras ir modelio prijungimo terminus. Netikėti vėlavimai ar mokesčiai gali panaikinti ekonominį oro pranašumą.
Bendros nuosavybės išlaidos: 10 metų realybė
Išankstinis išlaidų palyginimas klaidina. Realios įrangos eksploatavimo trukmės TCO analizė atskleidžia tikrąjį ekonominį vaizdą.
0–2 metai: kapitalo diegimo etapas
Dominuoja oro pranašumai:
Montavimas: 800–1500 USD už lašą (medžiagos + darbas)
Laikas: 4–8 savaitės 100 lašų kaimynystėje
Stulpo tvirtinimas: 1 000 USD{4}}3 000 USD vienkartinis mokestis už stulpą
Inžinerija: minimalus, naudojant esamą polių tinklą
Požeminis palyginimas:
Montavimas: 2500–4500 USD už lašą
Laikas: 12–20 savaičių lygiavertei sričiai
Kasimas: 15–30 USD už metrą
Leidimai: 500–2000 USD vienam projektui
Restauravimas: 8–15 USD už metrą kraštovaizdžio / grindinio tvarkymui
Oro pranašumas: 40–65 % mažesnis kapitalo poreikis
3–5 metai: pradinė eksploatacija
Oro realybė:
Patikra / techninė priežiūra: 10–15 USD už lašą per metus
Gedimų dažnis: 2-4 % per metus (priklauso nuo oro)
Remonto kaina: 800–1500 USD už gedimą
Medžių genėjimas: 50–200 USD už kritimą per 3 metus
Požeminis stabilumas:
Patikra: Minimali, nebent atsiranda gedimų
Gedimų dažnis: 0,2-0,4% kasmet
Remonto kaina: 8000–15 000 USD už gedimą
Išorinės žalos rizika (kasinėjimai{0}}): 1–2 % tinklo kasmet
Kryžminis: Kaupiamoji priežiūra pradeda mažinti pradinių išlaidų atotrūkį, tačiau antena vis tiek ekonomiškai pirmauja.
6–10 metai: brandus tinklo veikimas
Nuolatinės oro išlaidos:
Metinė priežiūra: 12 USD{2}}18 USD už kritimą (pagal infliaciją)
Susikaupę gedimai: 15-20% lašų reikia pataisyti/pakeisti
Kabelio senėjimas: kai kurie lašai rodo UV degradaciją, todėl reikia aktyviai pakeisti
Medžių / augmenijos augimas: didėjančios trukdžių valdymo išlaidos
Požeminis ilgalaikis{0}}:
Minimali priežiūra iki gedimo
Katastrofiški gedimai (vandens įsiskverbimas, žemės poslinkis): reti, bet brangūs
Įvykiai{0}}: nuolatinė rizika aktyviuose komunalinių paslaugų koridoriuose
Tinklo modifikacijos: Kai reikia, labai brangu
10 metų TCO rezultatas: Idealios ir greitos{0}}takos zonose (ADVM 1–2 kvadrantai) antena išlaiko 25–35 % bendrų išlaidų pranašumą. Hibridinėje zonoje (3 kvadrantas) atotrūkis sumažėja iki 10-15%. Požeminėje zonoje (4 kvadrantas) požeminis ekonomiškumas tampa 7-9 metais.
Kintamasis, kuris keičia viską: Palūkanų normos ir kapitalo kaina. Kai skolinimosi išlaidos yra didelės, mažesnės išankstinės oro investicijos sukuria grynųjų pinigų srauto pranašumų, kurių po žeme negali prilygti net jei ilgalaikis TCO išsilygins.
Geriausios diegimo praktikos: sėkmingas oro nuleidžiamasis kabelis
Antenos pasirinkimas yra pirmasis žingsnis. Tinkamas įgyvendinimas lemia, ar pasieksite žadėtų pranašumų, ar susidursite su blogiausiu{1}}atveju.
Infrastruktūros įvertinimas prieš-diegimą
Polių apklausa kritiška: eikite (arba važiuokite su stulpu{0}}pritaisyta kamera) kiekvieną siūlomą oro maršrutą. Dokumentas:
Pole spacing: Ideal 40-60 meter spans; >80 metrų reikia vidutinio-tarpatramio atramos arba įtempimo koregavimo
Stulpo būklė: supuvęs, liesas, konstrukciniai pažeidimai diskvalifikuoja stulpus
Esami priedai: patikrinkite vietą naujam antenos kabeliui nepažeisdami atstumo reikalavimų
Medžių trukdymas: atkreipkite dėmesį į augmeniją, kurią reikia apkarpyti arba pašalinti
Prastas polių įvertinimas sukelia 40 % oro dislokavimo vėlavimų. Aptikus netinkamus polius įpusėjus-diegimui, reikia pakeisti-maršrutą, eikvoti kabelį, darbą ir tvarkaraštį.
Tinkamas įtempimas ir palaikymas
Kabelio nutrūkimas yra ilgalaikio -oro patikimumo priešas. Nepakankama įtampa leidžia pernelyg judėti vėjo metu, o tai pagreitina nuovargio gedimą. Per-įtempimas apkrauna pluoštus ir sumažina jų tarnavimo laiką.
Įtempimo gairės:
8 paveikslas kabelis: 600–800 svarų pradinis įtempimas 50 metrų tarpatramiuose
Temperatūros kompensavimas: jei įmanoma, įrenkite vidutinės{0}}sezoninės temperatūros diapazone
Kontaktinio tinklo skaičiavimas: leiskite 0,5-1 % nusmukti ties viduriu šiluminiam plėtimuisi
Diegdami naudokite įtempimo matuoklius,{0}}spėjimas retai pasiekia specifikaciją. 20 % įtempimo klaida gali perpus sumažinti kabelio eksploatavimo laiką.
Įėjimo taško apsauga
Perėjimas nuo lauko antenos prie maršruto nustatymo patalpose yra didžiausias{0}}įtempimo taškas bet kokio nuleidžiamo įrenginio atveju. Prastas įėjimo taško valdymas sudaro 30% oro nukritimo gedimų.
Lašinimo kilpa privaloma: Prieš įeinant į pastatą, suformuokite žemyn nukreiptą kilpą. Šis gravitacijos{1}}priklausomas vandens valdymas neleidžia drėgmei patekti į pastato įėjimo taškus ir ONT jungtis.
Sandarinimo reikalavimai: Naudokite oro sąlygoms atsparias tarpines, sandariklį arba specialius įėjimo gnybtus. 3 USD tarpiklis apsaugo nuo tūkstančių vandens{2}}žalų pataisymo.
Lenkimo spindulio budrumas: Entry points tempt installers to force tight bends. Maintain >25 mm spindulys net naudojant G.657 skaidulą-mažesnius posūkius-gresia ilgalaikiai mikro-lenkimo nuostoliai.
Gnybtų ir aparatūros kokybė
2 USD sutaupyti pigūs spaustukai kainuoja tūkstančius sunkvežimių ritinėlių ir remonto. Kokybiški kabelių spaustukai, J-kabliukai ir inkaro aparatūra nėra pasirenkami.
Aklavietės{0}}spaustukai: naudokite spiralinius{0}}galius, specialiai pritaikytus pasiuntinio laido matuokliui. Netinkami spaustukai paslysta, nukrenta kabeliai.
Tarpinė parama: Kas 40-60 metrų, pritvirtinkite laidą su atitinkamu spaustuku, kuris apsaugo nuo per didelio judėjimo ir sumažina vėjo nuovargį.
Atsparumas korozijai: nerūdijantis plienas arba karštai{0}}cinkuota apkaustai pakrantės /{1}}daug drėgnoje aplinkoje. Rūdys sukelia konstrukcijos gedimą, todėl reikia visiškai pakeisti techninę įrangą.
Išankstinis{0}}prijungimo ir lauko nutraukimo sprendimas
Iš anksto-jungti kabeliai kainuoja 30–50 % daugiau nei masiniai kabeliai, tačiau juose nėra sujungimo. Kompromisas priklauso nuo masto ir įgūdžių.
Pasirinkite iš anksto{0}}prijungtą kada:
Skaičiuoja lašus<500 (economies of scale favor pre-term)
Lydymosi sujungimo ekspertizė nepasiekiama
Greitas diegimas pranašesnis už išlaidų optimizavimą
Montavimo brigados yra pradinio{0}}lygio
Pasirinkite lauko užbaigimą, kada:
Drop counts >1 000 (didelio pirkimo pranašumas)
Galimi kvalifikuoti sujungimo brigados
Kabelių ilgiai labai skiriasi (sumažina prieš{0}}ankstinį atliekų kiekį)
Reikalingos individualios konfigūracijos
Regioninis interneto paslaugų teikėjas nustatė, kad jų kryžminis skirtumas yra 800-mažesnis nei šis, išankstinis- terminas laimėjo; virš jo, masinis kabelis su lauko sujungimu sumažino už-laidą 45–70 USD.
Klimato klausimas: orų modeliai Th
t Pakeiskite lygtį
Klimatas nėra dvejetainis,{0}}tai kintamasis, perkeliantis orą iš „optimalaus“ į „abejotiną“ į „nepateisinamą“.
Ledo pakrovimo zonos
Nacionalinis elektros saugos kodeksas (NESC) apibrėžia ledo pakrovimo rajonus pagal istorinius kaupimo duomenis. Tai tiesiogiai lemia oro kabelio specifikacijas ir gyvybingumą.
Lengvos apkrovos zonos (<6mm radial ice): Standard aerial drop cables handle this without reinforcement. Includes most of southern US, coastal regions, Mediterranean climates.
Vidutinės apkrovos zonos(6-12 mm radialinis ledas): reikalingas patobulintas pasiuntinio laido stiprumas. Tarpatramio ilgis turėtų būti sumažintas 20-30%. Paplitęs Vidurio Atlante, Ramiojo vandenyno šiaurės vakaruose, kai kuriose Europos dalyse.
Sunkios apkrovos zonos (>12 mm radialinis ledas): reikalingi inžineriniai sprendimai-trumpesni tarpatramiai, sunkesnis-matometras, galimi vidutinio-tarpatramio atramos. Šiaurės JAV, Kanada, Skandinavija,{5}}didelio aukščio regionai.
Ekstremalios zonos (>25 mm radialinis ledas): antena tampa abejotina. Ledo svoris gali viršyti 10 kartų kabelio svorį. Net ir sukurti sprendimai dažnai susiduria su gedimais. Apsvarstykite galimybę po žeme arba atidėkite diegimą.
Tiekėjas Niujorko valstijos aukštutinėje dalyje (sunkiosios apkrovos zona) nurodė 8 pav Rezultatas: ledo audros gedimų dažnis sumažėjo nuo 18% iki 4% ir vis dar didesnis nei po žeme, bet priimtinas atsižvelgiant į sąnaudų skirtumą.
Vėjo greičio svarstymai
Ilgalaikiai vėjai sukelia du gedimo būdus: tiesioginį konstrukcinį gedimą ekstremaliais atvejais ir nuovargio gedimą dėl ciklinio streso laikui bėgant.
Vėjo greičio slenksčiai:
<15 m/s sustained: Standard aerial deployment safe
Išlaikomas 15–25 m/s: reikia atkreipti dėmesį į tarpatramio ilgį, tvirtinimo tankį
Išlaikomas 25 m/s: didelės{1}}rizikos zona, kuriai reikalinga inžinerinė analizė
40 m/s gūsiai (uraganai): gali būti pažeista oro infrastruktūra
Nuovargio problema operatorius stebina. Net ir vidutinio stiprumo vėjas (10-15 m/s) sukelia kabelių virpesius. Šis pasikartojantis lenkimas suspaudimo taškuose ir inkaro vietose sukuria įtampos koncentraciją. Per 5–10 metų šie ciklai kaupiasi, todėl pervargsta laidas arba nutrūksta pluoštas.
Šuoliais: specifinis vėjo -sukeltas reiškinys, kai ledu dengti kabeliai sukuria aerodinaminį keltuvą, sukeldami vertikalių virpesių amplitudę, viršijančią 1 metrą. Tai nuplėšia kabelius nuo spaustukų ir užfiksuoja pasiuntinio laidus. Atsiranda esant tam tikram vėjo greičiui (8-15 m/s) su ledo danga, todėl tai nenuspėjama.
Pakrantės ir prerijų regionai, kuriuose pučia nuolatiniai vėjai, turėtų modeliuoti blogiausius{0}}vėjo scenarijus, o ne vidurkius. Kolorado dislokavimo atviroje vietovėje gedimų dažnis buvo 3 kartus didesnis nei netoliese esančiose miškingose vietovėse-vėjo poveikis buvo svarbesnis nei temperatūra ar krituliai.
UV poveikis ir striukės degradacija
Saulės šviesos intensyvumas labai skiriasi priklausomai nuo platumos, aukščio ir artumo prie atspindinčių paviršių (vandens, sniego, dykumos).
Aukštos UV zonosreikalingos patobulintos striukės specifikacijos:
Platuma 0-35 laipsniai : intensyvus UV spinduliavimas ištisus metus
High altitude (>1500 m): plonesnė atmosfera, didesnis UV intensyvumas
Atspindinti aplinka: pakrantės zonos,{0}}apsnigti regionai
Kabelių gamintojai UV spindulių apšvitą vertina „kilolangiais“ (kLy) kumuliacinės spinduliuotės. Standartiniai oro nuleidžiamų kabelių apvalkalai atlaiko 800{3}}1 200 kL prieš reikšmingą gedimą, o tai atitinka 20–25 metus vidutinio klimato sąlygomis.
Didelė-UV aplinka gali sutrumpinti tai iki 12-15 metų. Sprendimas: nurodykite UV-patobulintus apvalkalus (1,500+ kLy reitingas) arba planuokite vidutinio naudojimo laido pakeitimą.
Skaidulų operatorius Arizonoje, stebėdamas kabelio eksploatavimo trukmę, nustatė, kad standartinės juodos PE apvalkalai, kurių paviršius įtrūkęs po 11 metų, vis dar veikia, bet kelia nerimą. Perėjus prie UV-patobulintų formulių, šis laikotarpis pratęstas iki 18+ metų be matomo gedimo.
Temperatūros ciklo efektas
Dienos ir sezoninės temperatūros svyravimai įtempia kabelius per išsiplėtimo / susitraukimo ciklus. Šviesolaidis plečiasi skirtingai nei pasiuntinio laidas, sukeldamas mikro{1}}įtempimą jungties vietose.
Svarbus temperatūros pokytis: ΔT >30 laipsnių tarp įrengimo ir ekstremalių temperatūrų sukelia išmatuojamą įtampą. Žemyninis klimatas (JAV vidurio vakarai, Centrinė Azija, Rytų Europa), kai vasaros maksimumai yra +35 laipsniai, o žiemos žemiausioji temperatūra - -25 laipsniai, sukuria 60 laipsnių svyravimus, artėjančius medžiagų įtempių riboms.
Montavimo temperatūros strategija: Ištieskite antenos kabelį esant vidutinei -sezoninei temperatūrai, jei įmanoma. Įrengiant +30 laipsniu, žiemos susitraukimas apkraus jungtis. Montuojant -10 laipsnių temperatūroje, vasarą išsiplėtimas gali sukelti pernelyg didelį nusvirimą.
Montuotojai Minesotoje tai išmoko per gedimus: vasaros įrenginiuose žiemą nutrūko pasiuntinio laidas, nes susitraukimas viršijo projektinius leistinus nuokrypius. Diegimo perjungimas į pavasarį / rudenį (10-15 laipsnių) sumažino su temperatūra susijusius gedimus 70%.
Hibridinis sprendimas: strategiškai suderinti oro ir požeminį
ADVM matrica rodo, kad dauguma projektų patenka ne tik į vieną kvadrantą. Realaus-pasaulio diegimo metodų derinys.
Hibridinės architektūros modeliai
1 modelis: Backbone Underground, Drops Aerial
Labiausiai paplitęs hibridinis metodas: užkaskite paskirstymo laidus pirminiais maršrutais, naudokite anteną paskutinėms -mylioms nuleisti. Tai apsaugo daug-pluošto-skaičiumi, brangią magistralinę infrastruktūrą, tuo pačiu fiksuodama antenos greitį ir sąnaudų pranašumus ten, kur jie yra svarbiausi-atskiriems ryšiams.
Priežastis: 144 skaidulų paskirstymo kabelis kainuoja 8–12 USD už metrą. Šios investicijos apsauga yra prasminga. Atskiri lašai (2–12 skaidulų) už 0,50–1,50 USD už metrą yra ekonomiškai pakeičiami, jei jie pažeisti.
Virdžinijos priemiesčio interneto paslaugų teikėjas dislokavo 15 kilometrų požeminio paskirstymo, tiekdamas 840 oro lašų. Per penkerius metus audros padarytą žalą reikėjo pakeisti 12 lašų (iš viso 14 000 USD) -daug mažiau nei spėjama, kad padaryta žala bagažinei.
2 modelis: pagrindiniai keliai po žeme, antrinė antena
Savivaldybės estetika dažnai skatina šį modelį. Gero-matomumo magistralės gauna požeminę infrastruktūrą; šoninės gatvės ir galiniai privažiavimai naudoja anteną.
Nauda: patenkina gražinimo tikslus ten, kur jie yra svarbūs (komerciniai rajonai, pagrindiniai įėjimai), tuo pačiu sumažinant išlaidas antriniuose maršrutuose, kuriuos pastebi ar prieštarauja mažiau suinteresuotųjų šalių.
Įgyvendinimas reikalauja kruopštaus inžinerijos perėjimo taškuose. Perėjimui po žeme-į-orą reikia oro sąlygoms atsparių gnybtų, tinkamo įtempimo mažinimo ir prieinamų vietų būsimai priežiūrai.
3 modelis: laipsniškas konvertavimas
Paleiskite anteną greičiui ir efektyviam kapitalui. Suplanuokite požeminę konversiją, kai kaupiasi pajamos. Tai veikia, kai:
Iš karto atsiranda paslaugų poreikis
Kapitalas yra suvaržytas
Pageidautina ilgalaikė-po žeme
Kolorado valstijoje pradėta savivaldybių plačiajuosčio ryšio iniciatyva, skirta 600 namų antenai, kasmet uždirba 420 000 USD. 3-5 metus jie sistemingai keičia po žeme esančias gerai matomas atkarpas, finansuojamos iš veiklos pinigų srautų.
Rizika: „laikina“ antena tampa nuolatine, kai kiti prioritetai sunaudoja turimą kapitalą. 15–20 % sutaupytų antenų atidėkite specialiai būsimam pertvarkymui, kad išvengtumėte šios spąstų.
Pereinamojo taško inžinerija
Hibridiniai tinklai sėkmingai veikia arba nepavyksta perėjimo taškuose,{0}}kur antena tampa po žeme, arba atvirkščiai.
Kritiniai svarstymai:
Sujungimo gaubtai: Turi būti atsparus oro sąlygoms, prieinamas, pakankamai didelis, kad būtų galima plėstis ateityje
Įtempimo mažinimas: Antenos kabelio įtempimas neturi persikelti į palaidotą kabelį
Įžeminimas: Tinkamas įžeminimas perėjimo metu apsaugo nuo žaibo žalos plitimo
Žymėjimas: Perėjimo taškai turi būti aiškiai dokumentuoti ir pažymėtas{0}}laukas
Prastai suprojektuoti perėjimai sukuria gedimo taškus, kuriuose derinamos blogiausios iš abiejų pasaulių: požeminės remonto išlaidos ir oro gedimų dažnis.
Reguliavimo ir atitikties svarstymai
Oro diegimas veikia reguliavimo lygmenyse, kurie gali sustiprinti arba trukdyti projektams.
Stulpelio tvirtinimo teisės ir vieno{0}}palietimo-parengimas-
FCC vieno{0}}palietimo-parengimo- (OTMR) taisyklės teoriškai supaprastina antenos diegimą, leisdamos naujiems priedams patiems perkelti esamus laidus, o ne laukti, kol kiekviena programa perkels savo infrastruktūrą.
Realybė netvarkingesnė. OTMR taikomas tik valstybėse, kurios neatsisakė, ir poliams, atitinkantiems konkrečius nuosavybės kriterijus. Sudėtingi priedai dažnai neatitinka reikalavimų.
OTMR privalumai, kai taikoma:
Laiko sutaupymas: 30-90 dienų, palyginti su 6–18 mėnesių tradiciniam paruošimui
Sąnaudų kontrolė: fiksuoti tarifai ir nenuspėjamos komunalinių paslaugų kainos
Diegimo greitis: leidžia nuolat diegti
OTMR iššūkiai:
Reikalingi sertifikuoti rangovai
Atsakomybė taikoma, jei esami priedai yra pažeisti
Ginčo lėtas procesas nepaisant taisyklių
Teksase esantis pluošto kūrėjas nustatė, kad OTMR sutrumpino jų prisirišimo laukimą nuo 4 mėnesių iki 6 savaičių,{2}}tačiau ne tiek, kiek jie tikėjosi. Pamoka: OTMR pagerina laiko juostas, bet nėra akimirksniu.
Statybos kodeksas ir priešgaisrinė sauga
Oro nuleidžiami kabeliai, patenkantys į pastatus, turi atitikti priešgaisrinius kodus, ypač konkrečias įėjimo scenarijus.
LSZero halogenas (LSZH)kabeliai gamina minimalų dūmų kiekį ir nesukuria halogeninių dujų, kai degina{0}}Europoje, o tai vis dažniau nurodoma JAV komerciniuose pastatuose.
Standartiniai PVC{0}}apvalkalai nuleidžiami antenos kabeliai tinka daugeliui gyvenamųjų namų, kur kabelis patenka tiesiai į lauko -įvertintas ONT vietas. Kai kabeliai eina per pastato vidų, gali prireikti išplėstinio{3}}versijų.
Prieš nurodydami kabelį, patikrinkite kodo reikalavimus. LSZH kainuoja 15-30% daugiau nei standartinis PVC. Nustačius kodo neatitikimą po kabelio įsigijimo, švaistomi pinigai ir atsiranda vėlavimų.
-Bū-teisės ir servitutai
Viešosios teisės-iš-paprastai leidžia naudoti oro paslaugų priedus. Privačiai nuosavybei reikalingi servitutai.
Servituto įsigijimo iššūkiai:
Gyvenamųjų patalpų savininkai dažnai lengvai suteikia servitutus
Komercinis turtas derasi dėl mokesčių
Nuomotojo{0}}nuomotojo situacijos sukelia painiavą dėl įgaliojimo
Nenubrėžtos nuosavybės ribos sukelia ginčus
Kaimo interneto paslaugų teikėjas, besiplečiantis per dirbamą žemę, 4 mėnesius derėjosi dėl servitutų -ilgiau nei faktinis įrengimas. Ankstyvas servituto įsigijimas lygiagrečiai su inžinerija apsaugo nuo vėlavimų.
Kai kurie teikėjai naudoja „licencijos sutartis“, o ne formalius servitutus,{0}}mažesnio teisinio sudėtingumo, kurio pakanka daugeliui nukritimo iš oro scenarijų. Kreipkitės į vietinį advokatą.
BEAD finansavimas ir kurkite Ameriką, pirkite Ameriką (BABA)
JAV 42,5 milijardo dolerių BEAD programa finansuoja pluošto diegimą, tačiau BABA reikalavimai įpareigoja vietinį geležies, plieno, pagamintų gaminių ir statybinių medžiagų turinį.
Dislokuojant iš oro tai turi įtakos:
Plieninė viela turi būti{0}}pagaminta JAV
Kabelių gamyba turėtų vykti šalies viduje
Stulpai, apkaustai ir spaustukai turi atitikti BABA
Dėl pasaulinių tiekimo grandinių atitikties reikalavimams yra sudėtinga. Kinijos pluošto gamintojai dominuoja rinkos dalyje, tačiau BEAD projektams reikia JAV arba{1}}patvirtintų alternatyvų.
Pirkimų pasekmės: BABA-suderinamas oro nuleidžiamasis kabelis kainuoja 8-15 % daugiau nei standartinės galimybės. Į tai atsižvelkite modeliuodami BEAD{5}}finansuojamus projektus. Nesilaikant reikalavimų, kyla grėsmė susigrąžinti finansavimą.
Medžiagos pasirinkimas: Nurodykite tinkamą antenos nuleidimo kabelį
Bendrasis „nuleidžiamas iš oro kabelis“ apima platų veikimo diapazoną. Tinkamos specifikacijos apsaugo nuo nepakankamo-inžinerijos (ankstyvos gedimo) ir per-inžinerijos (iššvaistomo biudžeto).
Pluošto tipas ir skaičius
G.657.A1 prieš G.657.A2 prieš G.657.B3:
A1: pagrindinis lenkimo nejautrumas, 10 mm spindulys
A2: patobulintas, 7,5 mm spindulys (dažniausiai nukritus)
B3: didžiausia lenkimo tolerancija, 5 mm spindulys (išskirtinis pritaikymas)
Standartinių oro kritimų atveju G.657.A2 subalansuoja kainą ir našumą. Papildomos B3 išlaidos (0,15–0,30 USD už metrą) yra svarbios tik labai ribotose maršruto situacijose.
Skaidulų skaičius:
Vieno pluošto: gyvenamosiose patalpose, kur nereikia pertekliaus
2 skaidulų: leidžia atskirti Tx/Rx arba ateityje išplėsti paslaugą
4-pluoštas: mažas verslas, atsparus ateičiai gyvenamasis namas
12-pluoštas: daugiabučiai, komerciniai pastatai
Įdiegę asmenys dažnai daugiau{0}}nurodo skaidulų skaičių „naudojimui ateityje“. Realybė: technologijos sensta greičiau nei išsenka skaidulų talpa. 2 skaidulų srautas, palaikantis 10 Gbps, šiandien greičiausiai bus pakeistas dėl kitų priežasčių, kol pralaidumo poreikiai viršys pajėgumą.
Rinkitės skaidulų skaičių atsižvelgdami į tiesioginius + 5-metų poreikius, o ne į hipotetinius 20 metų scenarijus.
„Messenger“ laido specifikacijos
Pasiuntinio laidas (8 pav. kabeliai) lemia tempimo stiprumą ir ilgaamžiškumą.
Plieninės vielos matuokliai:
1,5 mm: lengvas-apkrovimas, trumpi tarpai (<40m), low-risk zones
2,0 mm: standartinis, 40-60 m tarpatramiai, vidutinio klimato
2,5 mm: sunkios-apkrovos, 60–80 m tarpatramiai, sudėtingas oras
3,0 mm+: ekstremalios apkrovos, ledo / vėjo zonos
Atnaujinimas nuo 2,0 mm iki 2,5 mm kainuoja 0,20 USD-0,40 USD už metrą, bet žymiai padidina atsparumą gedimams. Vidutinio{6}}ledo krovimo zonose tai yra gerai išleisti pinigai.
Apsauga nuo korozijos: Cinkuotas plienas yra standartinis. Nerūdijantis plienas padidina kabelio kainą 40–60 %, tačiau yra būtinas pakrantės aplinkoje, kur sūrus oras sukelia greitą cinkuoto plieno koroziją.
Tiekėjas išilgai Persijos įlankos pakrantės iš pradžių dislokavo cinkuotą pasiuntinių laidą. Ketvirtaisiais metais jie atrado plačiai paplitusią koroziją, dėl kurios reikia anksti pakeisti kabelį. Perėjus prie nerūdijančio plieno, problema buvo pašalinta, bet kainavo 180 000 USD dėl nereikalingo ankstyvo pakeitimo.
Striukės medžiagos ir UV įvertinimas
Standartinės parinktys:
PE (polietilenas): ekonomiškas{0}}, geras atsparumas UV spinduliams, standartinis pasirinkimas
PVC: antipirenas, mažiau lankstus šaltyje, vidutinis atsparumas UV spinduliams
LSZH: mažas dūmingumas / toksiškumas, reikalingas tam tikroms reikmėms, didesnė kaina
UV įvertinimo patikrinimas: teiraukitės gamintojų faktinių kiloLangley įvertinimų, o ne tik teiginių, kad „atsparus UV spinduliams“. Patikimi tiekėjai pateikia bandymų duomenis pagal ASTM G154 arba IEC 60811 standartus.
Didelėje-UV aplinkoje (pietų platumos, didelis aukštis virš jūros lygio, atspindinti aplinka) nurodykite Didesnis arba lygus 1 200 kLy įvertinimas. Tai padidina minimalias išlaidas (0,10–0,25 USD už metrą), tačiau gali padvigubinti eksploatavimo laiką lauke.
Tempimo apkrovos įvertinimas
Kabelių specifikacijose nurodyta didžiausia tempimo apkrova{0}}traukimo jėga prieš pažeidžiant. Tai turi viršyti įrengimo įtempimą ir aplinkos apkrovą.
Skaičiavimas: įrengimo įtempimas + ledo apkrova + vėjo apkrova + saugos koeficientas=minimalus reikalingas įvertinimas
Vidutinio ledo zonos pavyzdys:
Montavimo įtempimas: 700 svarų
Ledo apkrova (50 m atstumas, 12 mm): 180 svarų
Vėjo apkrova: 120 svarų
Saugos koeficientas (2x): iš viso 2 000 svarų
Šiam scenarijui pasirinkite kabelį, kurio nominalus svoris didesnis nei 2500 svarų.
Nepakankamas įvertinimas sukelia ankstyvų nesėkmių. Per-įvertinus švaistomi pinigai. Suderinkite specifikacijas su analizuojamomis apkrovomis, nespėliokite.
Konkurencingas kraštovaizdis: kaip pagrindiniai paslaugų teikėjai žiūri į diegimą iš oro
Pramonės modelių supratimas atskleidžia strateginę oro ir požeminio pasirinkimo logiką.
Šiaurės Amerikos esamų šalių strategijos
AT&T, „Verizon“ ir „Lumen“ (buvęs „CenturyLink“) valdo milijonus per dešimtmečius sukauptų oro nuleidžiamų jungčių. Jų požiūris: išlaikyti esamą anteną, dislokuoti po žeme naujose didelio{1}}tankumo srityse.
Loginis pagrindas: esama oro infrastruktūra reiškia negrįžtamas išlaidas, susijusias su nustatytais priežiūros procesais. Jos atsisakymas požeminėms pertvarkoms negali būti ekonomiškai pateisinamas, nebent išoriniai veiksniai (audros žala, savivaldybių reikalavimai) tai verčia.
Nauji diegimai yra palankesni po žeme priemiesčiuose ir miestuose, kur yra palaidota elektros infrastruktūra. Dėl ekonomikos priežasčių kaimo plėtra išlieka daugiausia iš oro.
Išimtis: „Verizon“ FiOS kūrimas 2000 m Rezultatas: didesnės pradinės išlaidos, įvairūs ilgalaikiai rezultatai. Patikimumo pranašumai pasirodė realūs, tačiau jų nepakanka, kad konkurencingose rinkose būtų nustatyta aukščiausios kokybės kaina.
Alternatyvi paslaugų teikėjo taktika
Į nusistovėjusias rinkas patenkantys „Google Fiber“, „Ting“ ir regioniniai IPT susiduria su skirtingais apribojimais. Jie neturi esamos stulpų infrastruktūros ir turi derėtis dėl tvirtinimo arba statyti naują.
Strategija: po žeme tankiuose rajonuose, kur kasimo į{0}}namą išlaidos yra pagrįstos, išsklaidytose / kaimo vietovėse, kur kasimo išlaidos tampa pernelyg didelės.
Tai iliustruoja „Google Fiber“ Kanzaso miesto diegimas. Pagrindiniai miesto rajonai: 70% po žeme. Išplėtimas į mažesnio-tankio aplinkines sritis: perkelta į 60 % antenos. Ekonomika skatino metodologiją, o ne ideologiją.
Tarptautiniai modeliai
Europos požiūris labai skiriasi nuo JAV praktikos, kurį lemia reguliavimo aplinka ir estetinės nuostatos.
Skandinavija ir Šiaurės Europa: Požeminis labai pageidautinas, net ir esant didelei priemokai. Vyriausybės subsidijuoja laidojimo išlaidas kaip investicijas į infrastruktūrą. Antena egzistuoja kaimo vietovėse, bet susiduria su socialiniu / reguliavimo spaudimu.
Pietų Europa/Viduržemio jūra: Mišrus požiūris. Pastarasis Graikijos FTTH padidėjimas (60,5 % diegimo augimas 2024 m.) labai priklausė nuo oro, naudojant esamą infrastruktūrą. Italija ir Ispanija taip pat naudoja anteną greitai plėtrai.
Azija-Ramiasis vandenynas: Indijos „BharatNet“ programa yra 80% daugiau nei antena. Filipinai, Indonezija ir Vietnamas tankiuose miestuose daugiausia naudoja oro,{3}}priešingai nei JAV miestuose. Priežastis: esama stulpuose / pastate{5}}montuojama infrastruktūra yra plati, požeminės komunalinės paslaugos menkai dokumentuotos arba chaotiškos.
Lotynų Amerika: dominuoja antena dėl įrengimo išlaidų ir greičio. Infrastruktūros biudžetai yra riboti, požeminis ryšys nėra ekonomiškai perspektyvus sparčiai plėsti plačiajuostį ryšį.
Modelis: turtingi regionai su stipria valdymo tendencija pogrindyje, kai tai ekonomiškai įmanoma. Besivystantys regionai arba tie, kurių biudžetas ribotas, numatytuosius antenus ir daugelį metų greičiau pasiekia ryšį.
Ateities-Tikrinimas: technologijų tendencijos, turinčios įtakos sprendimams dėl diegimo iš oro
Šiandien priimti sprendimai dėl tinklo infrastruktūros turi trukti 15–25 metus. Trajektorijos supratimas padeda išvengti pasenimo.
Kelių{0}}gigabitų perėjimas
Dabartiniai FTTH diegimai paprastai teikia 1 Gbps simetrišką paslaugą. Vartotojų paklausa ir konkurencinis spaudimas stumia link 2Gbps, 5Gbps ir 10Gbps pakopų.
Oro kabelio smūgis: Minimalus. Skaidulų talpa nėra{1}}elektronikos apribojimas. Tas pats nuleidžiamasis kabelis, kurio sparta yra 1 Gb/s, šiandien palaikys 10 Gb/s spartą su galinio taško įrangos atnaujinimu. 25Gb/s ir daugiau, naudojant atitinkamą optiką.
Pluoštas nepasensta taip, kaip varis. Didinant paslaugų greitį retai reikia pakeisti antenos laidą, nebent yra fizinės žalos ar pablogėjimo.
Išimtis: Labai senos antenos sistemos su G.652 pluoštu (nejautrios lenkimui{1}}) gali susidurti su iššūkiais naudojant naujos-kartos įrangą, kuriai reikia griežtesnių lenkimo paklaidų. Šie atstovauja<20% of current deployed aerial drops and primarily exist in legacy telco networks.
Pasyviojo optinio tinklo evoliucija
PON technologija vystosi kartomis: GPON (2,5 Gbps mažesnis), XGS-PON (simetriškas 10 Gbps) ir atsirandantys 25G/50G-PON standartai.
Kiekviena karta keičia tik aktyvią įrangą, o ne pasyviąją infrastruktūrą. Oro nuleidžiami kabeliai išlieka suderinami visose PON kartose, nebent pluošto tipas yra pasenęs.
Potekstė: Šiandien naudojant G.657 skaidulą iš oro bus palaikomas PON atnaujinimas bent iki 2040 m. Fizinės infrastruktūros nereikia keisti, kad pralaidumas būtų padidintas 10 arba 25 kartus.
Tai yra paslėptas antenos pranašumas,{0}}dėl šviesolaidžio „kvailios vamzdžio“ elektronikos evoliucijai nereikia jokios priežiūros ar atnaujinimo. Kabelis, kurį įdiegsite 2025 m., turės bet kokį protokolą, kuris taps standartiniu 2035 arba 2045 m.
Vidutinės{0}}tarpio prieigos taškai ir paskirstyta architektūra
Naujos tinklo architektūros aktyvioji įranga dedama viduryje{0}}, o ne tik centriniuose biuruose ir klientų patalpose. Tai įgalina krašto skaičiavimą, mažos-delsos programas ir paskirstytą apdorojimą.
Antenos tinklams tai gali reikšti:
Ant stulpo{0}}montuojama aktyvi įranga, kuriai reikalinga galia ir aplinkos apsauga
Sudėtingesnis kabelių valdymas paskirstymo taškuose
Antenoje{0}}montuojamų mažų elementų ir kraštinių skaičiavimo mazgų potencialas
Dabartiniai nuleidžiami antenos kabeliai nėra skirti vidutinio ilgio -sriegiams, išskyrus pasyviuosius optinius skirstytuvus. Jei vidutinio ilgio aktyvūs elementai taps standartais, gali atsirasti naujų kabelių su integruotu maitinimo šaltiniu.
Dabartinis įvertinimas: Tai lieka spėlioti. Jei jūsų diegimo laiko juosta yra<10 years, standard aerial drop cables are sufficient. Longer timelines warrant monitoring this trend.
Belaidės fiksuotos prieigos konkursas
5G ir būsimos 6G belaidės technologijos yra potencialios šviesolaidinės-namų-alternatyvos. Ar tai kelia grėsmę investicijoms į oro nuleidimo kabelį?
Trumpas atsakymas: Ne, tankiai apgyvendintoms vietovėms{0}}. Belaidės technologijos susiduria su spektro apribojimais, todėl šviesolaidis yra palankus didelio-pralaidumo ir didelio{3}}patikimumo paslaugai. Belaidis ryšys veikia kaip spragų-užpildas tose srityse, kuriose laidinė infrastruktūra yra neekonomiška, o ne kaip pakaitalas tinkamose teritorijose.
Ilgesnis atsakymas: gali atsirasti hibridinių metodų, kai skaidulinio oro paskirstymas belaidžiu būdu perduoda paskutinės -mylės pristatymą. Tai gali sumažinti kritimų skaičių (mažiau individualių namų jungčių, daugiau bendrinamų belaidžių mazgų), tačiau padidins tvirtos paskirstymo antenos infrastruktūros poreikį.
Oro nuleidžiamo kabelio investicijos išlieka patikimos per 2040+. Wireless papildo pluoštą, jo nepakeičia.
Dažnai užduodami klausimai
Kiek laiko paprastai veikia antenos nuleidimo kabelis?
Šiuolaikiniai oro nuleidžiami kabeliai suprojektuoti taip, kad tinkamai sumontuoti, esant vidutiniam klimatui, tarnautų 20-25 metus. Didelė-UV aplinka, ekstremalios oro zonos arba netinkama montavimo praktika gali sutrumpinti tai iki 12–18 metų. Ribojantys veiksniai paprastai yra UV sukeltas apvalkalo irimas ir mechaninis nuovargis įtempių taškuose, o ne pluošto veikimo pablogėjimas. Reguliarūs patikrinimai ir aktyvus akivaizdžiai nusidėvėjusių atkarpų keitimas prailgina tinklo eksploatavimo laiką neribotam laikui.
Ar oro nuleidžiamasis laidas palaiko kelių{0}}gigabitų greitį?
Taip, visiškai. Pats pluoštas palaiko greitį nuo 1 Gbps iki 100 Gbps+, priklausomai nuo aktyvios įrangos kiekviename gale. Dabartinės FTTH antenos, naudojant G.657 lenkimo{6}}nejautrią skaidulą, palaikys 10 Gbps, 25 Gbps ir būsimą greitį nekeičiant laido. Pralaidumo apribojimai kyla dėl elektronikos (ONT, OLT, PON technologijos), o ne dėl skaidulinio kabelio. Norint atnaujinti paslaugų greitį, reikia pakeisti galinio taško įrangą, o ne oro kabelio infrastruktūrą.
Kokia yra didžiausia oro nukritimo kabelio gedimo priežastis?
Su oru-susijęs mechaninis įtempis sukelia 60-70 % oro gedimų. Ledo apkrova, vėjo{5}}sukeltas virpesys ir medžio šakų kontaktas dominuoja gedimo režimuose. Antra pagrindinė priežastis yra netinkamas montavimas{8}}neteisingas įtempimas, netinkamas atstumas tarp atramų arba prastas įėjimo taško valdymas. UV degradacija tampa reikšminga tik kabeliuose, ilgesniuose nei 15-20 metų, esant dideliam UV spindulių poveikiui. Pažymėtina, kad pats pluoštas retai sugenda; problemų kyla dėl mechaninių įtempių taškų, jungčių ar apvalkalo pažeidimų, dėl kurių gali prasiskverbti drėgmė.
Kiek kainuoja oro nuleidžiamo kabelio metras, palyginti su požeminiu kabeliu?
Medžiagų kainos yra panašios -0,50–2,50 USD už metrą, atsižvelgiant į specifikacijas. Dramatiškas skirtumas yra montavimo darbai. Antenos įrengimas kainuoja 8–15 USD už metrą, įskaitant darbą. Požeminis laidojimas kainuoja 15–35 USD už metrą atviroje vietovėje, 50–80 USD už metrą išsivysčiusiose vietose, kurias reikia iškasti, restauruoti ir derinti su esamomis komunalinėmis paslaugomis. Bendra instaliuota oro numetimo kaina paprastai yra 40–70 % mažesnė nei požeminio ekvivalento. Tačiau antenos nuolatinės priežiūros išlaidos yra didesnės, o tai iš dalies kompensuoja šį pranašumą per 10+ metus.
Ar galite patys sumontuoti antenos nuleidimo kabelį, ar tam reikia specialistų?
Pagrindinis antenų įrengimas yra techniškai mažiau sudėtingas nei sintezės sujungimas ar požeminių vamzdžių darbai, tačiau tam vis tiek reikia specifinių įgūdžių ir saugos mokymo. Norint dirbti aukštyje ant stulpų, reikalingas apsaugos nuo kritimo sertifikatas ir tinkama įranga. Įtempimo skaičiavimai, tinkamas techninės įrangos parinkimas ir elektros atstumo kodų laikymasis reikalauja patirties. Iš anksto-sujungti kabeliai sumažina įgūdžių poreikį, nes pašalinamas sujungimas, todėl nekilnojamojo turto savininkai, trumpai važinėjantys privačiose konstrukcijose, gali atlikti „pasidaryk pats“. Komunalinių stulpų tvirtinimo ir ilgų tarpatramių atveju sertifikuotų aviacijos rangovų-atsakomybė ir saugos rizika dėl netinkamo įrengimo yra didelė.
Ar oro nuleidimo kabelis veikia atšiauraus žiemos klimato sąlygomis?
Yes, but specifications and engineering matter critically. Standard aerial cables function in cold climates (down to -40°C) when properly rated. However, ice loading requires specific considerations: upgraded messenger wire strength, reduced span lengths, and appropriate hardware ratings. Heavy ice zones (>12mm radial accumulation) need engineered solutions. Very extreme conditions (>25 mm ledas, dažnos smarkios audros) stumia orą link neekonomiškos teritorijos, kur po žeme pasiteisina nepaisant didesnių išlaidų. Vidutinės ledo zonos (6-12 mm) puikiai veikia su tinkamomis specifikacijomis – tai apima daugumą šiaurės JAV, Kanados apgyvendintų regionų ir šiaurės Europos.
Kokios priežiūros reikia oro nuleidimo kabeliui?
Rekomenduojama techninė priežiūra apima kas dvejus metus vizualią apžiūrą, siekiant nustatyti striukės būklę, tinkamą kabelio nusileidimą, saugius tvirtinimo elementus ir medžio trukdžius. Aktyvi priežiūra apima įtempimo reguliavimą kas 5-7 metus, gnybtų patikrinimą ir prireikus pakeitimą, augmenijos tvarkymą, kad būtų išvengta kontakto, ir aktyvų lašų, kuriuose matomas matomas UV degradavimas, pakeitimas. Biudžetas 10–18 USD už lašą kasmet patikrinimui ir profilaktikai. Reaktyvi priežiūra (audros žala, medžių griūtis, transporto priemonių smūgis) padidina kintamų kaštų, priklausomai nuo geografijos ir oro sąlygų. Gerai prižiūrimi antenų tinklai gali veikti 25+ metus tik laipsniškai keičiant komponentus.
Ar antenos kabeliai gali palaikyti maitinimo per Ethernet arba nuotolinį maitinimą?
Standartiniuose FTTH antenos nuleidžiamuose kabeliuose yra tik optinis skaidulas{0}}be elektros laidų maitinimui. Pati pluoštas negali pernešti elektros energijos. Jei reikalingas nuotolinis maitinimas (maitinamiems ONT, apsaugos kameroms, „Wi-Fi“ plėtiniams), jums reikia: (1) atskiros elektros tiekimo nuotolinėje vietoje, (2) hibridinių kabelių su šviesolaidiniais ir variniais laidais (specialūs produktai, ribotas prieinamumas) arba (3) vietinių maitinimo šaltinių (saulės energijos, baterijų). Dauguma FTTH įrenginių tiekia elektros energiją kliento patalpose nepriklausomai, todėl užtenka standartinių skaidulų{8}}tik oro lašų. Aptarkite galios poreikius tinklo projektavimo etape.
Priimkite sprendimą: praktinis veiksmų planas
Jūs įsisavinote pagrindą, ekonomiką, inžineriją ir kraštutinius atvejus. Laikas pritaikyti tai savo konkrečiam projektui.
1 veiksmas: nubraižykite savo projektą ADVM matricoje
Įvertinkite šiuos šešis veiksnius (1–10 skalėje):
Infrastruktūros pasirengimas:
Esamas stulpas ir būklė: ____
Priedo teisių prieinamumas: ____
Montavimo brigados prieigos maršrutai: ____Iš viso (suma ÷ 3): ____
Aplinkos iššūkių lygis:
Oro atšiaurumo dažnis: ____
Vietovės sunkumas: ____
Prieinamumas prie priežiūros: ____Iš viso (suma ÷ 3): ____
Nubraižykite savo koordinates. Jūsų kvadrantas rodo pradžios rekomendaciją.
2 veiksmas: paleiskite TCO scenarijus
Modeliuokite tris terminus:
0–2 metai (diegimo etapas)
3-6 metai (ankstyva operacija)
7–10 metų (brendęs tinklas)
Įtraukti:
Kapitalo sąnaudos (medžiagos, darbas, leidimai)
Finansavimo išlaidos (jei skolinamasi)
Kasmetinė priežiūra (apžiūra, remontas, augmenija)
Gedimo/atkūrimo rezervai
Alternatyvios išlaidos už pavėluotas pajamas (po žeme)
Palyginkite bendras 10 metų sumas. Antena turėtų rodyti 25–40% pranašumą 1–2 kvadrantuose, siauresnes paraštes 3 kvadrantuose.
3 veiksmas: įvertinkite ne{1}}finansinius suvaržymus
Kai kurie veiksniai nusveria ekonomiką:
Savivaldybės pogrindiniai įgaliojimai (būtina atitiktis)
Istorinio rajono taisyklės (estetika trumpa kaina)
Ekstremalių oro sąlygų zonos (svarbiausia saugumas ir patikimumas)
Esami oro draudimai (privaloma po žeme)
Jei yra griežtų apribojimų, jie nustato metodiką, neatsižvelgiant į TCO rezultatus.
4 veiksmas: įvertinkite hibridines parinktis
Nedaug projektų yra grynai antžeminiai arba požeminiai. Identifikuoti:
Gero{0}}matomumo ruožai, kuriems reikia po žeme
Antriniai maršrutai, tinkami oro
Perėjimo taškai ir inžineriniai reikalavimai
Laipsniško konversijos galimybės
Hibridinės architektūros dažnai leidžia sutaupyti 60–80 % antenos sąnaudų, tuo pat metu tenkindamos specifinius požeminius reikalavimus.
5 veiksmas: patvirtinkite prielaidas naudodami bandomąjį projektą
Prieš imdamiesi didelio masto{0}}diegimo, apsvarstykite bandomąją skiltį:
Įlašinkite 50–100 lašų tipinėje srityje
Stebėti 6-12 mėn
Stebėkite faktinį diegimo laiką, išlaidas ir ankstyvus gedimų rodiklius
Pakoreguokite specifikacijas ir metodiką pagal tikrąjį našumą
Pilotai kainuoja 5–8 % daugiau už lašą, bet sumažina brangių klaidų, padarytų per tūkstančius jungčių, riziką.
6 veiksmas: tęskite pasitikėdami
Apsiginklavę sistemos analize, TCO modeliavimu, apribojimų vertinimu ir idealiu atveju bandomuoju patvirtinimu, galite įsipareigoti taikyti diegimo metodiką su duomenimis{0}}pagrįstu pasitikėjimu.
Atminkite: antena nėra visuotinai pranašesnė, kaip ir po žeme. Tinkamas pasirinkimas priklauso nuo konkrečios infrastruktūros tikrovės, aplinkos konteksto, laiko reikalavimų ir finansinių apribojimų. Ši sistema suteikia jums įrankius, leidžiančius sistemingai nustatyti, o ne per prielaidą ar neišsamią analizę.
Išvada: strateginė infrastruktūra, ne pagal nutylėjimą
Iš oro nuleidžiamas kabelis nėra pigus pasirinkimas operatoriams, kad galėtų palaidoti pluoštą. Tai strateginis infrastruktūros pasirinkimas, kuris tinkamomis aplinkybėmis užtikrina aukštesnę ekonomiją, greitesnį diegimą ir palyginamus ilgalaikius{1}}efektyvumus su požeminėmis alternatyvomis.
FTTH rinkos staigus augimas – 88 milijonai JAV namų, 76 % išaugo naujų diegimų skaičius, 76 milijardų dolerių pasaulinė rinka iki 2033 m. – kuriama remiantis abiem metodikomis. Sėkmingi operatoriai supranta, kad sprendimai dėl infrastruktūros yra kontekstiniai, o ne ideologiniai.
Kai turite esamus stulpus, vidutinį klimatą, priimtiną estetiką ir reikia greitai įdiegti, antena sutaupo 40–60% kapitalo ir suaktyvina paslaugas, matuojant savaitėmis, o ne mėnesiais. Kai susiduriate su atšiauriomis oro sąlygomis, trūksta infrastruktūros arba susiduriate su teisiniais reikalavimais, metro žemė pateisina dideles išlaidas dėl aukščiausios kokybės patikimumo ir atitikties.
Čia pateikta sistema-Aerial Deployment Viability Matrix, TCO analizė pagal realius terminus ir sąžiningas pranašumų ir apribojimų įvertinimas{1}}suteikia jums analizės įrankius, kurie atskiria strateginį diegimą nuo svajonių.
Jūsų konkretus projektas gyvena kažkur šiame spektre. Nubraižykite savo koordinates, paleiskite skaičius, patvirtinkite savo prielaidas, tada drąsiai naudokite. Jūsų abonentams reikalingas ryšys nesvarbu, ar jis pristatomas virš galvos, ar po žeme,{2}}tik greitai, patikimai ir pakankamai ekonomiškai, kad jūsų verslas galėtų išlaikyti dešimtmečius.
Pasirinkite, kas atitinka jūsų infrastruktūros tikrovę, o ne kažkieno teorinį pasirinkimą. Taip nuleidžiamas antenos kabelis tampa jūsų optimaliu sprendimu arba metodika, kurią užtikrintai pašalinate remdamiesi duomenimis, o ne spėlionėmis.
Pagrindiniai duomenų šaltiniai:
Verslo tyrimų įžvalgos (2024 m.) - FTTH rinkos statistika ir prognozės
Fiber Broadband Association / RVA (2025 m. sausio mėn.) - JAV namai ir diegimo duomenys
PPC Broadband / NoaNet (2020-2025) – oro ir požeminio patikimumo palyginimai
IEC 60811 standartai - Kabelių bandymas ir UV poveikio specifikacijos
NESC (Nacionalinis elektros saugos kodeksas) - Ledo krovimo zonos ir saugos reikalavimai
