Kada naudoti ADSS kabelių spaustukus

ADSS kabelių spaustukai naudojami atsižvelgiant į tris pagrindinius veiksnius: tarpatramio ilgį tarp konstrukcijų, krypties kampą tvirtinimo taškuose ir kabelio trasos padėtį. Įtempimo gnybtai pritvirtina kabelius prie gnybtų polių arba kampų pasikeitimų, viršijančių 25 laipsnius, pakabos gnybtai palaiko vidutinio ilgio kabelius tiesiose eigose, kurių kampas mažesnis nei 25 laipsniai, o apatiniai spaustukai nukreipia kabelius vertikaliai nuo polių viršūnių iki sujungimo dėžučių.

Pasirinkimas tampa labai svarbus, nes per{0}}priveržus spaustukus gali sutraiškyti kabelį, sukelti vidinių skaidulų mikrolinkius ir susilpninti signalą, o dėl{1}}nepakankamų specifikacijų kabelis nuslysta ir gali sutrikti tinklas. Supratimas, kada taikomas kiekvienas spaustuko tipas, užtikrina mechaninį stabilumą ir signalo vientisumą šviesolaidiniame tinkle.

ADSS kabelių gnybtų kategorijų supratimas

ADSS aparatinė įranga skirstoma į skirtingas funkcines kategorijas, kurių kiekviena sukurta tam tikroms mechaninėms apkrovoms ir montavimo geometrijoms.

Įtempimo gnybtai: gnybtas ir kryptis{0}}Keisti programos

Įtempimo gnybtai skirti gnybtų stulpams ar bokštams, atlaikantiems posūkio kampus, viršijančius 60 laipsnių. Šie spaustukai naudojami pleišto ar varžtų formos, todėl didėjant kabelio įtempimui, sukibimas tampa vis stipresnis.

Naudokite įtempimo spaustukus, kai:

Kabelių maršruto terminalai- Pirmame ir paskutiniame bet kurios ADSS diegimo poliuose, kur prasideda arba baigiasi kabelis. Įtempimo galia svyruoja nuo 5-12 kN tarpatramiams iki 70 metrų, o ilgesniems tarpatramiams reikia 10-20 kN talpos gnybtų 70-200 metrų tarpatramiams.

Staigūs krypčių pokyčiai- Kai posūkio kampai viršija 60 laipsnių, įtempimo gnybtai su konstrukciniais armatūros strypais ir antpirščių gnybtais užtikrina tvirtą sukibimą, neleidžiantį kabeliui slysti. Savaime-užsifiksuojantis pleišto mechanizmas kompensuoja dinamines vėjo ir šiluminio plėtimosi apkrovas.

Didelės{0}}įtempimo intervalai- Daugiau nei 100 metrų tarpatramiams, kai kabelio svoris ir aplinkos apkrovos sukelia didelį mechaninį įtempimą. Stiprūs-varžtiniai spaustukai, kurių vardinė galia yra 15–20 kN, tinka ilgesniems nei 100 metrų tarpatramiams, ypač vietose, kuriose gali kauptis ledas arba pučia stiprus vėjas.

Pleišto{0}}tipo įtempimo gnybtas siūlo nemokamą įrankį-montuoti maršrutams iki 100 metrų, todėl jis idealiai tinka telekomunikacijoms kaimo vietovėse ir paskutinės -mylės FTTx diegimui. Varžtų variantai užtikrina tikslų įtempimo reguliavimą upių perėjose, slėnio tarpatramiuose ir stipraus-vėjo zonose, kur kontroliuojama sukibimo jėga apsaugo nuo slydimo ir striukės pažeidimo.

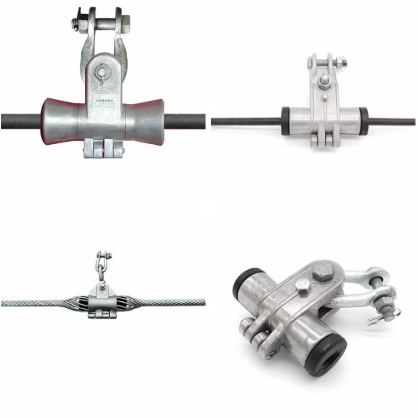

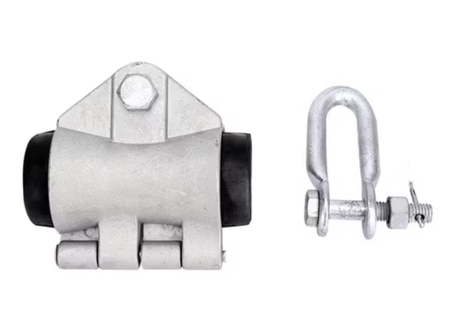

Pakabos gnybtai: vidutinės{0}}tarpatramio palaikymo programos

Pakabos gnybtai naudojami tiesių{0}}linijų stulpams arba bokštams, kurių posūkio kampas mažesnis nei 25 laipsniai, įskaitant komponentus, tokius kaip iš anksto suformuoti strypai, elastomeriniai įdėklai ir liejamas aliuminio apvalkalas. Skirtingai nuo įtempimo gnybtų, kurie užbaigia kabelio eigą, pakabos gnybtai palaiko kabelio svorį ir leidžia išilgai judėti šiluminiam plėtimuisi.

Įdiekite pakabos spaustukus šiais atvejais:

Tarpiniai stulpai tiesiame bėgime- Tangentinis gnybtas naudojamas kaip kabelio tvirtinimo įranga tik mažesniuose nei 100 metrų tarpatramiuose, kai poslinkio kampas, tiek horizontalus, tiek vertikalus, yra mažesnis nei 15 laipsnių. Standartiniuose skirstomuosiuose tinkluose, kurių atstumas yra 50{5}}100 metrų, pavieniai pakabos spaustukai paskirsto kabelio svorį, nesukeldami sukibimo sukeltos įtampos koncentracijos.

Ilgas{0}}įrengimas- AGS pakabos rankena turi būti naudojama-linijinėse konstrukcijose, jei tarpatramis didesnis nei 100 metrų. Kai jūsų projektas apima 200–600 metrų tarpatramius per upes, kanjonus ar kaimo vietoves su ribota prieiga prie stulpų, rekomenduojami dvigubi pakabos gnybtai, skirti 25–60 laipsnių kampams, kad būtų paskirstyta mechaninė apkrova tarp dviejų lygiagrečių įrenginių.

Vidutinio kampo pozicijos- Stulpuose, kur kabelio trasa nukrypsta 15–25 laipsniais horizontaliai arba vertikaliai, pakabos spaustukai su šarvų strypų sutvirtinimu atlaiko kombinuotą vertikalią apkrovą ir nedidelę kryptinę trauką. Iš anksto suformuoti šarvų strypai paskirsto įtampą didesniame kabelio paviršiaus plote, užkertant kelią apvalkalo dilimui ir prailginant 25 metų eksploatavimo laiką.

Tangentinio spaustuko variantas nusipelno specialaus paminėjimo, kai naudojamas{0}}trumpas. Dėl šios lengvos konstrukcijos kabelis gali slysti esant nesubalansuotai įtampai, todėl jis yra vertingas ten, kur netolygus ledo apkrovimas arba vietiniai vėjo gūsiai sukuria laikiną apkrovos disbalansą tarp gretimų tarpatramių.

Žemiau esantys spaustukai: vertikalios maršrutizavimo programos

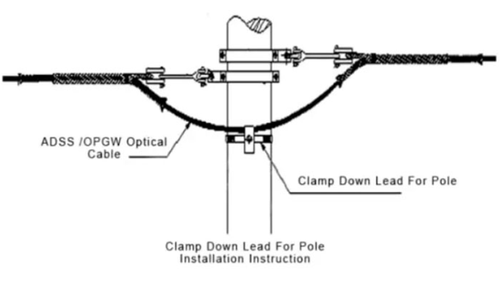

Nuleidžiamieji spaustukai naudojami ADSS laidui nukreipti nuo konstrukcijos viršaus iki sujungimo dėžutės, valdant vertikalią kabelio sekciją, jungiančią oro liniją su įžeminimo{0}}lygio arba vidutinio poliaus{1}}sujungimo gaubtais.

Taikykite apatinius spaustukus, kai:

Stulpinis{0}}Montuojamas sujungimas- Kiekvienai vietai, kur ADSS kabelis pereina iš antenos tarpo į sandūrą, reikalingas nuleidimo laidas. Spaustuvai lengvai montuojami, užtikrina tinkamą atstumą ir tvirtumą nepažeidžiant kabelio, kai slydimo stiprumas viršija 100 svarų.

Bokštų įrengimas- Ant grotelių bokštų ir plieninių konstrukcijų, kur kabelis turi nusileisti kelis metrus nuo tvirtinimo taško iki sujungimo platformos. Plieniniai bokšto kreipiamieji spaustukai pašalina gręžimo poreikį ir išlaiko saugią kabelio padėtį prie bokšto kojos.

Fasadų jungtys- Šviesolaidinis-į-į-namą, kai ADSS kabelis prijungiamas prie pastato išorės prieš įeinant į konstrukciją. Apatinis spaustukas apsaugo vertikalią kabelio eigą, išlaikant minimalų 1,2- metro atstumą tarp tvirtinimo taškų, kad būtų išvengta vėjo sukelto apvalkalo skilimo.

Atstumo taisyklė turi reikšmingų pasekmių: jei atstumas mažesnis nei 1,2 metro, striukė kenčia nuo vėjo skilimo, o tai gali sukelti problemų per penkerius metus. Ant medinių stulpų naudokite nerūdijančio plieno diržų spaustukus; ant betoninių stulpų nurodykite plastikinius pleištus, sukurtus specialiai ADSS programoms.

Apimties ilgio sprendimų sistema

Tarpatramio atstumas tarp atraminių konstrukcijų iš esmės lemia gnybtų pasirinkimą, nes mechaninės apkrovos keičiasi su tarpatramio ilgio kvadratu.

Trumpi tarpatramiai: iki 100 metrų

Esant trumpiems tarpatramiams, mažesniems nei 30 metrų, pleišto tipo 5–8 kN apkabos užtikrina tinkamą atramą. Šiai kategorijai paprastai priskiriami miesto paskirstymo tinklai, pakelės įrenginiai ir gyvenamieji rajonai.

Tarpiniuose poliuose išilgai šių trumpų tarpatramių tangentiniai ADSS pakabos gnybtai su nerūdijančio plieno polių diržais dažniausiai naudojami 100 metrų atstumui. Paprastas J-kablio arba dirželio-kablio dizainas leidžia greitai sumontuoti be specialių įrankių, todėl jis yra ekonomiškas-efektyvus naudojant didelio-tankio polių konfigūracijas.

Trumpų tarpatramių gnybtų padėtyse ir kampuose PA-1500 pleišto-tipo apkaba užtikrina 8 kN talpą su UV-stabilizuota polimero korpuso konstrukcija. Tai pasirodė esąs veiksminga dirbant žemės ūkio paskirties žemėje, veikiant vėjui iki 120 km/h per penkerių metų eksploatavimo laikotarpį be spaustukų gedimų.

Vidutinis atstumas: 100-300 metrų

Vidutiniams, 30–100 metrų tarpatramiams, reikalingi 10–15 kN varžtų spaustukai. Šis diapazonas apima daugumą priemiesčių telekomunikacijų infrastruktūros, pramonės parkų tinklų ir antrinių elektros linijų komunikacijų.

ADSS-S šviesolaidiniai kabeliai su vieno apvalkalo konstrukcija dažniausiai naudojami vidutinio-tarpatramio antenose, kurių polių tarpatramiai yra 50 m, 100 m ir 200 m. Pakabos techninė įranga turi atitikti šias kabelio specifikacijas, o šarvų rankenos pakabos gnybtai turi atitikti 200 metrų atstumus.

Šiame intervale aplinkos apkrova tampa ryškesnė. Ledo kaupimasis padidina svorį iki 5 kilogramų vienam metrui, todėl norint išvengti kabelio nuslinkimo, reikia turėti didelę 10+ kN tempimo galią turinčius spaustukus. Pasirinkite varžtais prisukamus aliuminio lydinio spaustukus su graduotu slėgio paskirstymu, kad nesuspaustumėte kabelio ir išlaikytumėte tvirtą sukibimą.

Ilgas tarpatramis: 300-700 metrų

ADSS kabeliai suprojektuoti taip, kad būtų pakankamai stiprūs, kad tarp atraminių bokštų būtų galima įrengti iki 700 metrų ilgio, tačiau šiems kraštutiniams tarpams reikia specializuotos techninės įrangos.

ADSS-D šviesolaidiniai kabeliai su dviguba apvalkalo konfigūracija siūlo 100 m, 200 m, 300 m, 400 m, 500 m, 600 m ir net 700 m polių tarpatramius, suporuotus su 15–20 kN galingais -įtempimo spaustukais. Dvigubas apvalkalas užtikrina geresnę apsaugą nuo aplinkos įtempių, o sustiprintos aramidinės siūlų tvirtumo dalys atlaiko dideles mechanines apkrovas.

Pakabos atramai ilguose tarpatramiuose dvigubi iš anksto suformuoti pakabos gnybtai skirti prijungti ADSS kabelį ir tiesius bokštelius, kad būtų galima naudoti ilgą tarpatramį, sumažinant statinį įtempį atramos taškuose ir padidinant antivibracinį gebėjimą{0}}. Lygiagreti dviejų{2}}vienetų konfigūracija dalijasi kabelio apkrova, sumažindama įtempių koncentraciją, kuri priešingu atveju pagreitintų apvalkalo susidėvėjimą.

Ši konfigūracija naudinga upių sankirtoms, kanjonų tarpatramiams ir kalnų įrenginiams. Viena telekomunikacijų bendrovė sėkmingai įdiegė dvigubus pakabos spaustukus 400 metrų atstumo per vėjuotą pakrantės tarpeklį, išlaikydama 99,9 % veikimo laiką, nepaisant nuolatinio vėjo greičio, kuris audrų sezono metu siekia 140 km/h.

Kampinės padėties reikalavimai

Krypties kampas kiekviename tvirtinimo taške lemia, ar spaustukas turi atsispirti grynai vertikaliai apkrovai, ar kombinuotoms vertikalioms{0}}horizontalioms jėgoms.

Tiesios{0}}linijos pozicijos (0–15 laipsnių)

Tangentiniai spaustukai naudojami tik mažesniuose nei 100 metrų tarpatramiuose, kai poslinkio kampas, tiek horizontalus, tiek vertikalus, yra mažesnis nei 15 laipsnių. Šiose pozicijose daugiausia vertikali apkrova nuo kabelio svorio, esant minimalioms šoninėms jėgoms.

Tangentinė konstrukcija leidžia kontroliuoti slydimą asimetrinės apkrovos sąlygomis. Tai tampa vertinga ledo kaupimosi įvykių metu, kai vienas tarpas gali turėti žymiai daugiau ledo nei jo kaimynas. Užuot perdavęs šį disbalansą kaip gniuždymo jėgą tvirtinimo taške, liestinės gnybtas leidžia riboti kabelio judėjimą išlaikant vertikalią atramą.

Standartinių pakabos spaustukų be šarvų strypų pakanka daugeliui tiesių{0}}padėčių, žemesnėje nei 15 laipsnių. Elastomerinis įdėklas apsaugo kabelį nuo vibracijos, o aliuminio lydinio korpusas paskirsto apkrovą per polių laikiklio jungtį.

Vidutiniai kampai (15-25 laipsnių)

Šiai pereinamajai zonai reikalingi pakabos spaustukai su patobulinta šonine atrama. Pakabos gnybtai naudojami tiesiose-linijos stulpams ar bokštams, kurių posūkio kampas mažesnis nei 25 laipsniai, tačiau artėjant prie 25 laipsnių slenksčio, reikia sustiprinti šarvų strypus.

Abiejose pakabos spaustuko pusėse šiose vietose sumontuokite iš anksto suformuotus šarvų strypus. Sraigtinė strypo konfigūracija apgaubia kabelio apvalkalą, prailgindama apkrovos paskirstymo zoną ir užkirsdama kelią taškinei{1}}apkrovai, kuri sukelia priešlaikinį apvalkalo gedimą. Lauko duomenys rodo, kad šarvų strypai sumažina striukės dilimą 60-70% kampu, palyginti su neapsaugotomis instaliacijomis.

Jei tarpatramiai viršija 150 metrų ir 15–25 laipsnių kampai, apsvarstykite galimybę naudoti dvigubus pakabos spaustukus, net jei kampas nepasiekė tipinio 25–60 laipsnių diapazono dvigubiems įrenginiams. Sujungtos šoninės ir vertikalios jėgos pateisina papildomą atraminę galią.

Aštrūs kampai (25–60 laipsnių)

Kai kampai yra nuo 25 iki 60 laipsnių, rekomenduojami dvigubi pakabos spaustukai. Dvi lygiagrečios pakabos įtaisai dalijasi vertikaliu troso svoriu ir šoninės krypties jėgomis, todėl neleidžiama perkrauti vieno tvirtinimo taško.

Ši konfigūracija dažniausiai rodoma:

Slėnių perėjos, kuriose aukštis keičiasi, derinamos su horizontalios krypties pokyčiais

Bokštų padėtis kalnų keterose, kur kabelis seka reljefo kontūrus

Miesto įrenginiai, važiuojantys aplink pastatus ir kliūtis

Kiekvienas dvigubos konfigūracijos pakabos agregatas turėtų būti įvertintas bent 60 % visos apskaičiuotos apkrovos, o tai užtikrina pertekliškumą, jei laikui bėgant vienas blokas iš dalies sugenda arba pablogėja sukibimo stiprumas.

Ekstremalūs kampai (daugiau nei 60 laipsnių)

Dvi įtempimo rankenos naudojamos 25 laipsnių ar didesniu kampu, horizontaliai arba vertikaliai, bet kai kampai viršija 60 laipsnių, instaliacija efektyviai sukuria dvi atskiras kabelių eigas, susitinkančias terminalo taške.

Abiejuose kabelio galuose naudokite įtempimo spaustukus, kurie artėja prie kampinio poliaus, o stulpas yra dviguba{0}}galų padėtis. Tai neleidžia per didelei šoninei jėgai virsti gniuždymo slėgiu arba slydimu vienu spaustuku. Įtempimo spaustuvų savaime-užsifiksuojanti pleišto konstrukcija valdo kryptingą traukimo jėgą, išlaikant striukės vientisumą.

Kai kurie montuotojai bando priverstinai naudoti pakabos spaustukus didesniu nei 60 laipsnių kampu, kad sumažintų techninės įrangos sąnaudas. Tai sukuria tris -kartų problemas: pagreitėja striukės susidėvėjimas, padidėja pluošto mikrolenkimo rizika dėl netolygaus slėgio pasiskirstymo ir galimas gnybtų slydimas esant nuolatinei apkrovai. 15–30 USD kainų skirtumas tarp pakabos ir įtempimo gnybtų tampa beprasmis, palyginti su 800–1 200 USD avarinio remonto ir paslaugų nutraukimo sąnaudomis.

Diegimo padėties programos

Gnybto padėtis palei kabelio trasą lemia, kuris tipas efektyviai atlaiko mechaninius reikalavimus.

Terminalo pozicijos

Kiekvienas ADSS įrenginys turi du gnybtus, kuriuose prasideda ir baigiasi kabelio eiga. Kiekviename kabelio ilgio gale sumontuota įtempimo rankena, skirta pritvirtinti prie konstrukcijų.

Gnybtų gnybtai turi atlaikyti visą kabelio įtempimo apkrovą ir neslysti. Esant 500 metrų tarpatramiui su 12 mm ADSS kabeliu regione, kuriame susidaro ledo apkrova, gnybtų gnybtas gali matyti nuolatines 8–10 kN apkrovas, o didžiausia apkrova – 12–15 kN esant ekstremalioms oro sąlygoms.

Įtempimo gnybtuose esantis pleištinis mechanizmas užtikrina laipsnišką sukibimo didėjimą didėjant įtampai. Esant statinėms sąlygoms, pleištas palaiko vidutinį striukės spaudimą. Kai vėjo gūsiai ar susikaupęs ledas staiga padidina troso įtempimą, pleištas automatiškai įsitempia ir neleidžia paslysti, o graduotas slėgis apsaugo nuo striukės suspaudimo.

Pastato įėjimo taškai yra specifinė terminalo programa. Jei norite naudoti pluošto-į-namų įrenginius, fasado-įtempimo varžtai tvirtinami tiesiai prie išorinių sienų, todėl nebereikia stulpų laikiklių. Pasirinkite spaustukus, kurių nominalioji įtampa yra dvigubai didesnė už numatomą eksploatacinę įtampą, kad būtų atsižvelgta į montavimo įtampą ir ilgalaikį -polimerinės apvalkalo šliaužimą.

Tarpiniai paramos taškai

Pakabos gnybtai palaiko kabelį tarpiniuose taškuose, tuo pačiu leidžiant šiek tiek judėti, kad šiluminis plėtimasis ir vėjo siūbavimas, dažniausiai naudojami trumpais ir vidutiniais atstumais iki 100–200 metrų.

Įrengiant tiesias{0}} linijas, šiose pozicijose patiriama grynai vertikali apkrova. Kabelio kontaktinio tinklo nusileidimas tarp tarpatramių sukuria žemyn nukreiptą jėgą kiekviename tarpiniame poliuje, kurią pakabos gnybtas perduoda stulpui per tvirtinimo laikiklį.

Šiluminis plėtimasis sukuria ypatingus reikalavimus tarpinėse padėtyse. ADSS kabeliai plečiasi ir susitraukia, kai temperatūra svyruoja nuo -40 laipsnių iki +70 laipsnių. Šiame temperatūros diapazone 200 metrų ilgis gali pasikeisti 80–120 mm. Pakabos gnybto konstrukcija turi atitikti šį išilginį troso judėjimą nesurišant ir nesukuriant trinties taškų, kurie trintų apvalkalą.

Tarpinėse padėtyse virš 200 metrų tarpatramiuose dvigubi pakabos spaustukai suteikia papildomo stabilumo ir sumažina ADSS kabelio lenkimo įtampą, o tai užtikrina geresnį našumą didelės-įtampos, vėjuotose ar apledėjusiose vietose.

Krypties keitimo taškai

Dėl kampų ir kampų padėties reikia įvertinti tiek kampo dydį, tiek tarpatramio ilgį. 30 laipsnių kampo su 50 metrų tarpatramiais iš abiejų pusių apkrova iš esmės skiriasi nuo 30 laipsnių kampo su 200 metrų tarpatramiais.

Jei konstrukcijos yra vienoje linijoje, bet jų vertikalus skirtumas yra didesnis nei 20 laipsnių, kabeliui paskirstyti per konstrukciją turi būti naudojamos įtempimo rankenos. Vertikalūs kampai kartu su horizontaliais kampais sukuria trijų-matmenų apkrovą, kurios pakabos spaustukai negali saugiai atlaikyti.

Vidutinio kampo atveju, kai pakabos spaustukai išlieka tinkami, šarvų strypų montavimo technika tampa labai svarbi. Apvyniokite iš anksto suformuotus strypus, pradėdami nuo pakabos spaustuko vietos, išilgai kabelio kiekviena kryptimi ištiesdami bent 600 mm. Taip sukuriama sustiprinta zona, kuri paskirsto krypties jėgas didesniame kabelio paviršiaus plote, užkertant kelią taškinei-apkrovai, kuri sukelia apvalkalo įtrūkimus ir pluošto įtempimą.

ADSS kabelių spaustukų pasirinkimas aplinkos sąlygoms

Vietinis klimatas ir montavimo aplinka daro didelę įtaką gnybtų pasirinkimui, ne tik atliekant pagrindinius tarpatramio ir kampo skaičiavimus.

Stipraus{0}}vėjo zonos

Didelis, iki 160 km/h vėjas audros{1}}jaučiamose vietose sukuria šoninę įtampą; ADSS kabelių spaustukai turi išlaikyti sukibimą be slydimo. Pakrantės regionai, kalnų perėjos ir atviros lygumos patiria nuolatinį stiprų vėją, kuris sukuria eolinę vibraciją ADSS kabeliuose.

Dėl 5–40 Hz dažnio eolinės vibracijos kabeliui kyla pavojus per 12–18 mėnesių, kai tarpai viršija 80 metrų. Nors spiraliniai vibracijos slopintuvai slopina patį svyravimą, spaustuko pasirinkimas turi atsižvelgti į dinaminę apkrovą.

Vėjo zonose atnaujinkite pakabos spaustukus į kitą apkrovos klasę. Jei skaičiavimai rodo, kad pakanka 10 kN gnybto, vietoj to nurodykite 15 kN vienetus. Papildoma talpa sugeria vibracijos{4}}sukeltas didžiausias apkrovas, nepaslysdamas ar nepažeisdamas striukės. Tai reiškia 15-20 % aparatinės įrangos kainos padidėjimą, kuris, remiantis komunalinių paslaugų lauko duomenimis, apsaugo nuo 90 % su vėju susijusių gedimų.

Dvigubi pakabos spaustukai užtikrina būdingą vibracijos slopinimą, palyginti su pavieniais blokais. Dvi lygiagrečios gnybtai sukuria nedidelius vibracijos perdavimo fazių skirtumus, sumažindami virpesių amplitudę tvirtinimo taške. Jei tarpatramiai viršija 150 metrų stipraus-vėjo vietose, dviguba pakaba tampa standartine, o ne pasirenkama.

Ledo ir sniego pakrovimas

Susikaupęs ledas prideda svorį iki 5 kg/m; gnybtai, turintys didelę 10+ kN tempimo galią, neleidžia kabeliui nusileisti. 200 - metrų atstumas, sukaupęs 10 mm radialinį ledo storį, prideda maždaug 1 000 kg svorio, atitinkančio mažo automobilio pakabinimą nuo troso.

Ledo pakrovimas sukuria du skirtingus iššūkius. Pirma, norint padidinti statinį svorį, reikia pakankamai talpos gnybtų. Apskaičiuokite didžiausią ledo apkrovą savo geografiniame regione ir nurodykite spaustukus, kurių bendras kabelio svoris yra 150% ir maksimalus ledo svoris. 50 % saugos riba lemia netolygų ledo pasiskirstymą ir staigius ledo išsiliejimo įvykius.

Antra, asimetrinis ledo kaupimasis tarp gretimų tarpatramių gali sukelti didelį apkrovos disbalansą. Viename tarpsnyje gali būti sunkus ledas, o vėjas išlaiko greta esantį tarpą laisvą, sukurdamas diferencinę įtampą, kuri traukia į ledo -apkrautą pusę. Įtempimo spaustukai galinėse padėtyse turi atsispirti šiai traukimo jėgai ir neslysti. Tarpinėse padėtyse leiskite tangentiniams spaustukams išlyginti įtampą dėl riboto kontroliuojamo slydimo, o ne surišdami, galinčius pažeisti kabelio apvalkalą.

Šiaurės klimato komunalinės tarnybos praneša, kad dėl{0}}nurodytų gnybtų 40 proc. gedimų žiemą. Kainų skirtumas tarp tinkamos ir ribinės techninės įrangos siekia 8–12 USD už vieną stulpą, o avarinis remontas ledo įvykių metu kainuoja 400–600 USD vienoje vietoje, įskaitant įgulos mobilizavimą ir kaušinio sunkvežimio dislokavimą.

Pakrantės ir{0}}drėgmės aplinka

Druskos rūkas ir nuolatinė drėgmė pagreitina metalinių gnybtų komponentų koroziją. Pakrantės zonose 316 nerūdijančio plieno apkaustai yra geriau atsparūs druskos korozijai nei standartiniai 304 nerūdijančio arba cinkuoto plieno komponentai.

Polimeriniai gnybtų korpusai suteikia pranašumų jūrinėje aplinkoje, tačiau užtikrina UV stabilizavimą naudojant suodžių priedus ar kitus apsauginius junginius. Pakrantės saulės šviesos intensyvumas kartu su atspindinčiais druskos kristalais pagreitina UV skaidymą. Po trejų metų saulės spindulių buvimo lauke ir išpakuotų polimerinių spaustukų smūgio stiprumas sumažėja 30 %.

Nurodykite jūrinės{0}}klasės spaustukus su:

316 nerūdijančio plieno varžtai, veržlės ir laikikliai

UV-stabilizuoti polimeriniai korpusai su dokumentuotais lauko poveikio įvertinimais

EPDM guminiai įdėklai, o ne standartinis neoprenas (EPDM atsparus ozono skilimui)

Konformali aliuminio lydinio komponentų danga, apsauganti nuo taškinės korozijos

Vienas Karibų jūros regiono telekomunikacijų paslaugų teikėjas, patyręs 15 % metinį techninės įrangos keitimo rodiklį, savo pakrantės ADSS tinklą modifikavo jūriniais{0}}klasės spaustukais. Pakeitimo rodiklis po-pakeitimo sumažėjo iki 2 %, o spaustukai išlaikė sukibimo stiprumą ir išvaizdą po penkerių metų, kai buvo veikiama druskos rūko.

Aukštos{0}}įtampos artumas

ADSS įrenginiai šalia aukštos{0}}tampos elektros linijų, be mechaninių apkrovų, patiria ir elektros įtampą. Dideliam UV poveikiui užtikrinti, polimeriniai spaustukai su UV stabilizatoriais, pvz., suodžių priedais, prailgina eksploatavimo laiką, tačiau reikia papildomai atsižvelgti į elektrinio lauko įtempį.

Kai ADSS šviesolaidiniai{0}}laidai netinkamai įrengiami aukštos-tampos perdavimo linijose, netikėti gedimai gali sugadinti šiuos didelės-greities ir didelės{3}}galios ryšio kanalus. Susirūpinimą kelia ne kabelių laidumas{5}}ADSS kabeliuose nėra metalo-, o paviršiaus sekimas ir sausos{7}}juostos lankas.

Tvirtinimo taškuose elektrinis laukas koncentruojasi spaustuko vietoje. Anti-koroniniai žiedai daugiausia naudojami 220 kV ir aukštesnės įtampos perdavimo linijose ir ADSS šviesolaidiniuose kabeliuose, pastatytuose tame pačiame bokšte, nes šviesolaidinis kabelis ir iš anksto suformuotos jungiamosios detalės yra didelio elektrinio lauko erdvėje.

Įrenginiams šalia 69-138 kV linijų pakanka standartinių ne-laidių spaustukų. Esant 138-230 kV įtampai, nurodykite bėgiams atsparias išorinio apvalkalo medžiagas ir apsvarstykite galimybę įžeminti spaustuko tvirtinimo detales. Esant aukštesnei nei 230 kV įtampai, pakabos taškuose reikalauti vainikinių žiedų ir naudoti spaustukus, specialiai sukurtus aukštos įtampos aplinkai su ilgesniais atstumais tarp kabelio ir įžemintų konstrukcijų.

Specialūs taikymo scenarijai

Tam tikriems įrengimo tipams reikalingos gnybtų konfigūracijos, kurios skiriasi nuo standartinių tarpo-kampo-aplinkos gairių.

„Fiber to the Home“ (FTTH) paskutinės{0}}mylės jungtys

Fasado{0}}montavimo spaustukai su plokščiais pagrindais ir skylėmis, skirtomis varžtais pritvirtinti prie pastato išorės, naudojami FTTH paskutinės-mylės jungtims. Šie įrenginiai paprastai apima trumpus tarpatramius iki 50 metrų, dažnai keičiant kryptį, kai kabelis eina pagal pastato geometriją.

Gnybtų padėtyse prie pastato sienų naudokite kompaktiškus įtempimo spaustukus, kurių vardinė galia yra 5-8 kN. Pleišto tipo PA-1200 ar panašūs modeliai užtikrina pakankamą pajėgumą, išlaikant žemą profilį, kuris netrukdo architektūrinėms ypatybėms ar pėsčiųjų prošvaisoms.

Antenų tarpams tarp pastatų ir stulpų J-kablio pakabos spaustukai siūlo greitą montavimą be nuolatinės stulpo tvirtinimo įrangos. Kablio konstrukcija leidžia ateityje papildyti arba perkelti kabelius negręžiant naujų polių skylių, o tai palaiko dinamišką šviesolaidžio išdėstymo gyvenamosiose patalpose pobūdį.

Statybos įėjimo taškai reikalauja ypatingo dėmesio. Naudokite fasado-tvirtinimo spaustukus su LSZH-suderinamais įdėklais, kai kabeliai prasiskverbia pro pastato išorę-mažo-dūmų kiekio nulis-halogeno specifikacija tampa itin svarbi priešgaisrinei saugai gyvenamosiose patalpose. Sumontuokite spaustukus bent 300 mm atstumu nuo pastato įsiskverbimo taško, kad išvengtumėte įtempių koncentracijos, kai kabelis pereina iš lauko į vidaus aplinką.

Kaimo ir atokių vietovių diegimas

Išplėstas atstumas tarp stulpų būdingas kaimo įrenginiams, kurių tarpai dažnai viršija 150 metrų dėl reljefo ir infrastruktūros apribojimų. Atvejo tyrimas parodė, kad pleištinio-tipo PA-1500 spaustukai, kurių galia 8 kN ir UV stabilizuoti polimeriniai korpusai, per penkerius metus išlaikė nulį gnybtų gedimų, nepaisant metinio vėjo greičio iki 120 km/h 50 km dirbamos žemės tinkle.

Tačiau ilgesnėms kaimo vietovėms reikalinga tvirtesnė įranga. 200-400 metrų sankryžoms, paplitusioms žemės ūkio paskirties vietovėse, nurodykite dvigubo apvalkalo ADSS kabelį, suporuotą su varžtais pritvirtintais aliuminio įtempimo spaustukais, kurių vardinė galia yra 15–20 kN. Varžtų konstrukcija leidžia reguliuoti lauko įtempimą, kad kompensuotų kabelio ištempimą pirmaisiais eksploatavimo metais.

Tarpinėse padėtyse ilguose kaimo tarpatramiuose dvigubi pakabos spaustukai tampa įprasta praktika, o ne išimtimi. Sumažintas polių tankis reiškia, kad kiekvienas pakabos taškas turi didesnę absoliučią apkrovą, o lygiagreti dviejų{1}}vienetų konfigūracija suteikia perteklinį perteklių, kuris yra vertingas, atsižvelgiant į pailgėjusį reakcijos laiką atliekant remontą atokiose vietose.

Upių ir slėnių sankryžos

Ilgos{0}}tarpatramio sankryžos kelia unikalių iššūkių: pailgintas nepalaikomo kabelio ilgis, galimi stiprūs vėjai, nukreipti per slėnius, ir sudėtinga priežiūra. 10-20 kN talpos varžtai tinka 70-200 metrų tarpatramiams, geriausiai tinka ilgo tarpatramio sankryžoms, pvz., upių ar slėnių sankryžoms ir stipraus vėjo zonose.

Suprojektuokite šias sankryžas su įtempimo spaustukais abiejuose galuose{0}}net jei artėjant tarpatrams paprastai būtų naudojami pakabos spaustukai. Ilga-tarpio sekcija veiksmingai sukuria nepriklausomą mechaninį bloką, kuris turėtų baigtis kiekviename banke, o ne tęstis kaip per-perėjimas.

Naudokite šarvinius strypus, kurie tęsiasi bent 1 metrą kiekvienoje galinės-tarpatramio įtempimo gnybtų pusėje. Išplėsta sutvirtinimo zona neleidžia susikaupti įtempiams ten, kur lengvas vidutinio ilgio{3}}laidas susilieja su inkariniu gnybto tašku. Be šio sutvirtinimo, kabelis patiria staigų perėjimą nuo nulinio suvaržymo prie visiško įtempimo suvaržymo, sukuriant mechaninį įtempį, kuris pagreitina striukės nuovargį.

Jei perėjos viršija 400 metrų, apsvarstykite tarpinį atramą iš vidutinio{1}}pilo bokšto, jei tai leidžia reljefas. Tai paverčia vieną ypač ilgą tarpą į du valdomus tarpatramius, sumažinant nuosvyrą, pagerinant vėjo stabilumą ir supaprastinant prieigą prie priežiūros ateityje. Jei vidutinės-tarpatramio palaikymas neįmanomas, nurodykite dvigubą-apsauginį ADSS kabelį su maksimaliu aramido siūlų sutvirtinimu, kad išlaikytumėte išplėstinį nepalaikomą svorį.

Požeminiai-į-oro perėjimo taškai

Kai ADSS kabelis iškyla iš požeminio vamzdžio, kad būtų pradėtas oro paleidimas, perėjimo taškui reikalinga specializuota aparatinė įranga. Standartiniai polių-įtempimo gnybtai nepritaikomi 90 laipsnių posūkiui nuo vertikalaus vamzdžio iki horizontalios antenos.

Naudokite perėjimo mazgą, kurį sudaro:

J-formos vamzdinis stovas, besitęsiantis 2–3 metrus virš žemės lygio

Spindulio valdymo įtvaras lenkimo taške (mažiausias 20 × kabelio skersmuo)

Įtempimo spaustukas sumontuotas 1 metrą virš lenkimo išėjimo taško

Nuleiskite spaustukus 0,4 metro intervalais išilgai vertikalios stovo dalies

Apatinės laidos spaustukai neleidžia kabeliui trintis į vamzdžio kraštą šiluminio plėtimosi{0}}susitraukimo ciklų metu. Virš posūkio esantis įtempimo gnybtas izoliuoja antenos tarpatramio mechaninį įtempimą, kad jis nepatektų į vamzdžio sekciją, kur kabeliui trūksta tinkamos atramos, kad atsispirtų išilginėms jėgoms.

Aiškiai pažymėkite šiuos perėjimo taškus būsimoms techninės priežiūros brigadoms. Požeminė-–-antena yra pažeidžiama vieta, kur netinkamas remontas (pvz., papildomo kabelio ištraukimas nereguliuojant spaustuko padėties) gali sukelti žalą, kuri po kelių mėnesių gali pasireikšti kaip laipsniškas signalo pablogėjimas.

Dažnos ADSS kabelio gnybtų pasirinkimo klaidos

Norint suprasti, kuriuos spaustukus naudoti, reikia atpažinti gedimo režimus, atsirandančius dėl neteisingo pasirinkimo.

Pakabos gnybtų naudojimas aukšto{0}}kampo padėtyse

Dažniausiai pasitaikanti klaida yra susijusi su pakabos gnybtų taikymo išplėtimu už 25 laipsnių kampo ribos. Montuotojai pastebi, kad pakabos spaustukai kainuoja 8–12 USD pigiau nei įtempimo spaustukai, ir bando sutaupyti naudodami pakabos įrangą 30–40 laipsnių kampuose.

Dėl to striukė progresuoja per 6-18 mėnesių. Pakabos spaustuko elastomerinis įdėklas pakankamai gerai paskirsto slėgį esant grynai vertikaliai apkrovai, tačiau kombinuotos vertikalios -šoninės jėgos sutelkia slėgį į šoną nukreiptoje įdėklo pusėje. Ši asimetrinė apkrova nusidėvi per išorinį striukės sluoksnį ir leidžia patekti drėgmei, o tai pablogina apatinių aramidinių siūlų tvirtumo elementus.

Lauko stebėjimai rodo, kad pakabos gnybtai, esantys 35{4}} laipsnių kampu, pastebimai deformuojasi per pirmuosius metus ir visiškai įsiskverbia per 18–24 mėnesius. Atsiradusį kabelio gedimą reikia iš naujo nustatyti, o tai kainuoja 400–600 USD, įskaitant įgulos laiką ir sunkvežimį su kibiru, dvidešimt kartų daugiau nei pradinis aparatinės įrangos sutaupymas.

Pakabos spaustukus naudokite tik nurodytose kampo ribose. Kai dėl lauko sąlygų susidaro dviprasmiškumas dėl tikrojo kampo, naudokite įtempimo spaustukus, o ne rizikuokite priešlaikiniu gedimu dėl netinkamai{1}}nurodytos techninės įrangos.

Nepakankamas apkrovos įvertinimas tarpatramio ilgiui

Didžiausias darbinis įtempimas lygus svoriui, padaugintam iš tarpatramio kvadrato, padalijus iš aštuonių kartų nuosmukio; numatant 50 % saugos koeficientą, jei MWT viršija 25 kN, nurodykite 70 kN apkabų rinkinį. Tačiau montuotojai dažnai taiko vieną gnybtų įvertinimą visuose projekto tarpatramiuose, o ne apskaičiuoja kiekvieno tarpatramio apkrovą atskirai.

100 metrų tarpatramiui su 12 mm ADSS kabeliu statinėmis sąlygomis gali prireikti tik 10 kN gnybto, tačiau tam pačiam kabeliui 180 metrų tarpatramyje reikia 15–18 kN talpos. Naudojant 10 kN gnybtą abiejuose tarpatramių ilgiuose, sutaupoma 15 USD už stulpą, tačiau kyla 60% rizika, kad ilgesniuose tarpatramiuose bus sugadintas ledas arba vėjas.

Apskaičiuokite kiekvieno tarpatramio mechanines apkrovas atskirai, ypač kai tarpatramių ilgiai labai skiriasi tame pačiame maršrute. Kabelių gamintojų programinės įrangos įrankiai atlieka greitus skaičiavimus arba naudoja didžiausią darbinę įtempimo formulę su konservatyviais saugos faktoriais, kad atsižvelgtų į ledo, vėjo ir senėjimo poveikį.

Aplinkai netinkama spaustuko medžiaga

Standartinių cinkuoto plieno spaustukų nurodymas pakrantės aplinkoje yra dar viena dažna klaida. Druskos rūkas prasiskverbia į cinko dangą per 2-3 metus, po to rūdžių susidarymas smarkiai pagreitėja. Korozijos pažeistas spaustukas praranda sukibimo stiprumą ir gali iš dalies užsikimšti, užkertant kelią šiluminio plėtimosi pritaikymui, kurio reikia ADSS įrenginiams.

Pakrantės zonose 316 nerūdijančio plieno apkaustai yra atsparūs druskos korozijai ir išlaiko mechanines savybes 20+ metų eksploatavimo laikotarpiu. Medžiagų sąnaudų priemoka yra maždaug 40 %, palyginti su cinkuotu plienu, tačiau pašalinama 95 % su korozija susijusių{5}} pakeitimų.

Panašiai, pasirinkus spaustukus su netinkamu UV stabilizavimu esant stipriai{0}}saulės temperatūrai, polimeras per anksti suyra. UV-stabilizuoti spaustukai atsparūs įtrūkimams ar deformacijai, kai temperatūra svyruoja nuo -40 laipsnių iki +70 laipsnių. Nestabilizuoti polimeriniai gnybtai tampa trapūs po 3–4 metų buvimo saulėje ir matomi paviršiaus įtrūkimai, kurie pereina į struktūrinius įtrūkimus.

Priderinkite gnybtų medžiagas prie vietos aplinkos sąlygų, o ne rinkitės tik pagal pradines išlaidas. „Pigiausias“ spaustukas dažnai tampa brangiausias per visą įrengimo gyvavimo ciklą, kai atsižvelgiama į ankstyvas pakeitimo išlaidas.

Šarvo strypų praleidimas kritiniuose taškuose

Šarvų strypų montavimas reikalauja papildomo laiko-apie 3-5 minutes vienai gnybto vietai, o daugelis montuotojų praleidžia šį veiksmą, kad išlaikytų tvarkaraštį. Tačiau šarvo strypai paskirsto kabelio apkrovą didesniame plote, kad apsaugotų nuo dilimo ir vibracijos nuovargio, prailgindami kabelio tarnavimo laiką atšiauriomis aplinkos sąlygomis.

Vietos, kuriose šarvų strypai tampa labai svarbūs, yra:

Visi pakabos gnybtai virš 150 metrų tarpatramiuose

Bet kokia padėtis, kurios kampai artėja prie 20–25 laipsnių

Vietos, kuriose stipriai vibruoja vėjas arba eismas

Padėtys, kuriose kabelis kerta kitas komunalines linijas

Sraigtinė šarvų strypo konstrukcija apgaubia kabelį 400–600 mm abiejose spaustuko pusėse, sukurdama sustiprintą zoną, kuri paskirsto įtampą. Be šio sutvirtinimo kabelio apvalkalas koncentruotai sulenkiamas spaustuko kraštuose, todėl susidaro nuovargio vietos, kurios sugenda per 3–5 metus, o ne pasiekia 25+ metų projektinį tarnavimo laiką.

Kainuoja 12-18 USD už komplektą, šarvų strypai sudaro nedidelę papildomą kainą, kuri apsaugo nuo didelių gedimų. Diegimo laikas pailgėja mažiau nei 10 %, tačiau eksploatavimo trukmės pailginimas 80–120 % pateisina investicijas į bet kokią kritinę atkarpą arba didelio įtempimo vietą.

Diegimo integravimo reikalavimai

Norint veiksmingai naudoti spaustukus, reikia suprasti, kaip skirtingi spaustukų tipai veikia kartu per visą montavimo kelią.

Kelių spaustukų tipų derinimas

Įprastas ADSS įrengimas apima visų trijų tipų -įtempimą, pakabą ir nuleidimą-skirtingose ​​maršruto vietose. Mechaninis elgesys kiekvienoje spaustuko vietoje įtakoja gretimus tarpatramius, sukuriant integruotą sistemą, o ne izoliuotus tvirtinimo taškus.

Pradėkite montavimo projektavimą galiniuose taškuose ir eikite link maršruto centro. Įtempimo spaustukai kiekviename gale nustato pagrindinį kabelio įtempimą, kuris sklinda tarpiniais tarpatramiais. Pirmiausia nurodykite šiuos spaustukus, pasirinkdami talpą pagal didžiausią tarpatramio ilgį ir 50 % saugos ribą.

Judėdami į vidų nuo gnybtų, nustatykite vietas, kuriose reikia nuleisti spaustukus, kad būtų galima pasiekti sandūrą. Tai paprastai vyksta kas 2-3 km tolimųjų reisų maršrutuose arba kas 8–12 skirstomųjų tinklų polių. Žemutinis laidas nukrypsta nuo tiesios troso eigos, sukuriant nedidelę šoninę gretimų pakabos gnybtų apkrovą. Jei nuleidimo vietos sutampa su tarpatramiais, artėjančiais prie 100 metrų pakabos gnybtų ribos, apsvarstykite galimybę atnaujinti tuos gretimus pakabos spaustukus į kitą apkrovos klasę.

Tarp gnybtų ir apatinių padėčių įdėkite pakabos spaustukus prie kiekvieno tarpinio poliaus pagal kampo ir tarpatramio ilgio reikalavimus. Nubraižykite maršruto kampų pokyčius ir nustatykite vietas, kur kampai artėja prie 20{2}}25 laipsnių – šiose vietose gali prireikti sustiprinti šarvų strypus arba padidinti gnybtų talpą, net jei jos neviršija pakabos gnybtų kampo ribų.

Jei kampai viršija 25 laipsnius, laikykite padėtį taip, kad sukurtumėte dvi atskiras kabelių eigas. Sumontuokite įtempimo spaustukus tiek įeinančio, tiek išeinančio kabelio kryptimis, o stulpas tarnaus kaip dvigubas{2}}galų taškas. Taip išvengiama bandymų priverstinai įjungti pakabą arba liestinės gnybtus tokiais kampais, kuriais jie negali patikimai veikti.

Įtempimo balansavimas per tarpatramius

Kabelio įtempimas montavimo metu labai paveikia{0}}ilgalaikį veikimą, tačiau daugelis montavimo brigadų siekia užtikrinti pastovų įtempimą visuose tarpatramiuose, o ne optimizuoti įtempimą, atsižvelgiant į skirtingus tarpatramių ilgius ir geometrijas.

Norint tinkamai subalansuoti įtampą, reikia suprasti, kad skirtingi tarpatramio ilgiai, esant identiškam įtempimui, sukuria skirtingas smukimo charakteristikas. 60 - metrų tarpatramiai ir 150 metrų tarpatramiai su vienoda montavimo įtampa išvystys labai skirtingus nuolydžio gylius – ilgesniam tarpatramiui būdingas didesnis nuolydžio gylis, todėl kabelis įtempiamas, kai jis bando ištiesinti savo svoriu.

Sumontuokite ilgesnius tarpatramius esant šiek tiek mažesniam pradiniam įtempimui nei trumpesniems. Tai leidžia kabeliui įsitvirtinti natūralioje kontaktinio tinklo kreivėje, nesukeliant pernelyg didelio įtempimo. ADSS kabelių spaustukai gnybtų padėtyse prisitaiko prie šio pokyčio per pleištinį mechanizmą, o pakabos spaustukai tarpinėse padėtyse leidžia nežymiai pajudėti kabelis, kad būtų išlyginta įtampa gretimuose tarpatramiuose.

Maršrutams su labai kintamu tarpatramio ilgiu naudokite „valdančiojo tarpo“ skaičiavimo metodą. Taip nustatomas vidutinis tarpatramio ilgis, svertinis pagal faktinį tarpatramio pasiskirstymą, tada nustatomas įrengimo įtempimas pagal valdymo tarpą, o ne į ilgiausią atskirą tarpatramį. Rezultatas – optimizuotas įtempimas, neleidžiantis per-įtempti trumpus tarpus, kartu išvengiant pernelyg didelio įstrigo ilguose tarpatramiuose.

Tangentiniai spaustukai užtikrina automatinį įtempimo balansavimą kontroliuojant slydimą. Kai gretimuose tarpatramiuose atsiranda įtempimo disbalansas -dažnas ledo kaupimosi metu arba netolygios vėjo apkrovos metu-, tangentinis spaustukas leidžia ribotą kabelio judėjimą, kad būtų perskirstyta apkrova, o ne perduodamas visas disbalansas kaip gniuždymo jėga tvirtinimo taške.

Gnybtų tarpai apatinėms sekcijoms

Vertikaliuose kabelių eigoje reikia atsargiai išdėstyti spaustukus, kad būtų išvengta vėjo sukelto judėjimo{0}}sugadinimo apvalkalu. Jei atstumas tarp gnybtų yra mažesnis nei 1,2 metro, striukė gali suskilti nuo vėjo, o tai gali sukelti problemų per penkerius metus, remiantis komunalinių paslaugų lauko duomenimis.

1,2-metro mažiausio atstumo gairės taikomos nuleidžiamoms atkarpoms ant medinių stulpų, naudojant nerūdijančio plieno diržų spaustukus. Betoniniai stulpai leidžia išdėstyti arčiau 0,8–1,0 metro, kai naudojami plastikiniai pleištiniai spaustukai, sukurti specialiai ADSS programoms, nes pleišto konstrukcija slėgį paskirsto laipsniau nei diržo spaustukai.

Jei nuleidimo takai viršija 6 metrus, pvz., bokšto įrengimai, padidinkite atstumą iki 1,5 metro. Išplėstas vertikalus ilgis patiria didesnį vėjo sukeltą siūbavimą, o didesnis atstumas tarp gnybtų leidžia kabeliui natūraliai lankstytis, o ne sukuriant kelias standžias dalis, kurios sutelkia įtampą kiekvienoje spaustuko riboje.

Perėjimo taške, kur nuleidimo laidas atitinka horizontalų tarpatramį, sumontuokite pirmąjį nuleidimo spaustuką 0,5–0,6 metro žemiau pakabos arba įtempimo gnybto. Šis tarpas neleidžia susikaupti įtempiams ties lenkimo spinduliu, o kabelis yra nukreiptas į polių konstrukciją. Kai kurie montuotojai įdeda pirmąjį nuleidimo spaustuką iš karto šalia tarpatramio spaustuko, dėl kurio susidaro staigus lenkimas, dėl kurio striukė įtrūksta per 18–24 mėnesius.

Aparatinės įrangos suderinamumo patikrinimas

Ne visi gnybtų prekės ženklai yra keičiami, net jei jų specifikacijos yra panašios. Skirtingų gamintojų sugriebimo mechanizmai skiriasi – pleišto kampai svyruoja nuo 4 iki 8 laipsnių, o kabelio kontaktų srityje – skirtingos paviršiaus tekstūros.

Prieš nurodydami mišrią{0}}prekės ženklo aparatinę įrangą viename projekte, patikrinkite suderinamumą atlikdami šiuos patikrinimus:

Apkrovos atitikimas- Palyginkite ne tik vardinį pajėgumą, bet ir įtraukimo kreivę, rodančią, kaip sukibimo jėga vystosi didėjant įtampai. Kai kurie spaustukai pasiekia visišką sukibimą esant 60 % vardinės apkrovos, o kitus reikia apkrauti 80 %, kad pleištas visiškai užsifiksuotų.

Kabelio skersmens diapazonas- Gnybtas, skirtas 10–14 mm kabeliui, gali tinkamai sugriebti 12 mm laidą, tačiau naudojant jį su 11 mm arba 13 mm laidu, gali susidaryti per didelis slėgis arba sukibimas nepakankamai. Suderinkite kabelio skersmenį su spaustuko nurodyto diapazono centru, kad užtikrintumėte optimalų veikimą.

Aplinkosaugos įvertinimai- Patikrinkite, ar temperatūros diapazono, atsparumo UV spinduliams ir atsparumo korozijai specifikacijos atitinka projekto reikalavimus. Sumaišius UV-stabilizuotus spaustukus su nestabilizuotais vienetais, atsiranda patikimumo neatitikimas, kai tam tikra aparatinė įranga sugenda anksčiau laiko, o kita techninė įranga lieka tinkama.

Montavimo įrankio reikalavimai- Kai kuriems varžtiniams spaustukams reikia kalibruotų veržliarakčių, kad juos būtų galima tinkamai sumontuoti, o kitiems naudojami vaizdiniai indikatoriai arba mechaniniai stabdikliai. Naudojant nuoseklius gnybtų tipus visame projekte supaprastėja montavimas ir sumažėja netinkamo surinkimo rizika.

Įsigydami spaustukus iš kelių tiekėjų, prieš pradėdami diegti plataus masto{0}}, paprašykite suderinamumo sertifikavimo arba atlikite fizinį patikrinimą su tikrais kabelių pavyzdžiais. 200–300 USD kaina už suderinamumo tikrinimą neleidžia 15 000–25 000 USD išlaidų, susijusių su nesuderinamos aparatinės įrangos pakeitimu po įdiegimo.

Dažnai užduodami klausimai

Kas nutiks, jei naudosiu netinkamo tipo gnybtą savo tarpatramio ilgiui?

Jei naudojate per mažus-vardinius spaustukus, atitinkančius jūsų tarpatramio ilgį, paprastai per 6-18 mėnesių laipsniškas kabelio slydimas arba apvalkalo pažeidimas. Trumpam laikui kabelis gali atrodyti saugus, tačiau dėl sezoninių temperatūrų svyravimų ir vėjo apkrovos kabelis palaipsniui tampa netinkamais spaustukais. Įtempimo gnybtų pleištinis mechanizmas arba pakabos gnybtų elastomerinis įdėklas neišlaiko pakankamo sukibimo, todėl susidaro milimetro{7} masto judėjimas, kuris kaupiasi į matomą nuslydimą arba visišką paslydimą. Apvalkalo gniuždymas yra priešingas gedimo būdas, kai montuojant per -įvertinti spaustukai per daug priveržiami, susidaro slėgio taškai, kurie sutrūkinėja išorine apvalkale, o vidinius aramido stiprumo elementus pažeidžia drėgmė ir UV spinduliai.

Ar galiu maišyti įtempimo ir pakabos spaustukus tame pačiame tarpatramyje?

Niekada nemaišykite spaustukų tipų ant vieno kabelio tarpo tarp dviejų gretimų polių. Kiekvieno tarpatramio abiejuose galuose turi būti naudojami vienodi spaustukų tipai-arba įtempimo spaustukai prie abiejų polių, arba pakabos spaustukai prie abiejų polių. Maišant sukuriamas asimetrinis mechaninis elgesys, kai vienas galas sulaiko kabelio judėjimą, o kitas tai leidžia, sukeldamas lenkimo įtempį tarpatramio viduryje. Išimtis yra gnybtų tarpatramiai maršruto galuose, kai vienas polius naudoja įtempimo spaustuką, kad užbaigtų kabelio eigą, o gretimas stulpas naudoja pakabos spaustuką, kad tęstų maršrutą. Tačiau tai reiškia dvi skirtingas funkcines dalis, o ne mišrius spaustukus viename tarpatramyje.

Kaip sužinoti, ar mano įrengimo vietai reikalingi specialūs aplinkosaugos spaustukai?

Įvertinkite tris aplinkos veiksnius: druskos ar pramoninių teršalų sukeliamą korozijos poveikį, UV poveikio intensyvumą ir trukmę bei kraštutines temperatūras. Pakrantės zonose, esančiose 5 km atstumu nuo sūraus vandens, pramoninėse zonose, kuriose išmetama cheminių medžiagų, arba vietose, kuriose nuolatinė drėgmė viršija 80 %, reikia korozijai atsparių medžiagų, pvz., 316 nerūdijančio plieno, o ne cinkuoto plieno. Įrenginiams dideliame- aukštyje, viršijančiame 1 500 metrų, dykumose ir atogrąžų regionuose su intensyvia -saule ištisus metus reikia UV-stabilizuotų polimerinių kūnų, kurių dokumentuose užfiksuotas 10+ metų lauko poveikio įvertinimas. Vietose, kuriose temperatūrų skirtumas viršija 80 laipsnių (nuo vasaros iki žemiausios žiemos), reikalingos medžiagos, kurios visame diapazone išlaikytų mechanines savybes, netapdamos trapios ar suminkštėjusios.

Koks yra minimalus kampo pokytis, kurį reikia pakeisti nuo pakabos prie įtempimo gnybtų?

Slenkstis priklauso nuo tarpatramio ilgio ir kabelio tipo, tačiau bendrosiose rekomendacijose rekomenduojami pakabos gnybtai su šarvinio strypo sutvirtinimo rankenos kampais iki 25 laipsnių, kai tarpatramiai mažesni nei 150 metrų. Virš 25 laipsnių arba esant ilgesniam tarpatramiui, perjunkite į įtempimo spaustukus, kad atsispirtumėte kombinuotoms vertikalioms ir šoninėms jėgoms. Tačiau vertikalūs kampai kartu su horizontaliais kampais reikalauja konservatyvesnio įvertinimo-20-laipsnio horizontalus nuokrypis kartu su 15 laipsnių vertikaliu skirtumu sukuria trimatę apkrovą, kuri gali viršyti pakabos gnybtų talpą, net jei nė vienas kampas atskirai nepasiekia 25 laipsnių slenksčio. Kai lauko sąlygos sukuria dviprasmiškumą, išmatuojant tikrąjį gautą kampą naudojant skaitmeninį inklinometrą arba transporterį, gaunami galutiniai spaustuko pasirinkimo duomenys.

Diegimo aplinka ir ilgalaikis{0}}našumas

Ryšys tarp gnybtų pasirinkimo ir kabelio ilgaamžiškumo apima ne tik pradinį mechaninį pajėgumą, bet ir laipsnišką degradacijos mechanizmus, kurie vystosi bėgant metams.

UV degradacijos laiko juosta

ADSS kabelių apvalkaluose naudojami juodi polietileno junginiai su suodžių UV inhibitoriais, todėl tinkamai palaikoma eksploatavimo trukmė lauke yra 25+ metų. Tačiau gnybtų-sukelta įtempių koncentracija 3-5 kartus pagreitina UV skaidymą tvirtinimo taškuose, palyginti su vidutinio tarpatramio kabelių atkarpomis.

Degradacija vyksta identifikuojamais etapais. 1-5 metai nerodo jokių matomų tinkamai parinktų spaustukų pokyčių. 5-10 metų sukelia paviršių kreidėjimą didelės-įtempimo vietose, matomos kaip balti milteliai ant juodų apvalkalo paviršių. Tai rodo UV sukeltą polimero grandinės plyšimą išoriniame 0,1–0,2 mm storio apvalkale. 10–15 metų progresuoja iki paviršiaus įtrūkimų, jei spaustukas sukelia pernelyg didelį sukibimo spaudimą arba jei netinkama šarvų strypo apsauga leidžia sutelkti lenkimo įtampą. 15–20 metų amžiaus striukė gali skilti nepakankamai nurodytose spaustukų vietose, o tinkamai nurodyti spaustukai su šarvų strypo apsauga išlaiko konstrukcijos vientisumą ilgiau nei 20 metų.

Praktinė reikšmė: gnybtų pasirinkimas turi įtakos ne tik tiesioginiam mechaniniam veikimui, bet ir lemia, ar kabelis pasieks numatytą eksploatavimo laiką, ar jį reikia pakeisti įpusėjus{0}}. Pasirinkus spaustukus, kurių nominalioji vertė yra 50 % didesnė už apskaičiuotą apkrovą, ir naudojant šarvuotus strypus visuose pakabos taškuose, eksploatavimo laikas pailgėja 40-60 %, palyginti su minimaliai nurodyta technine įranga.

Šiluminio dviračio efektai

Dėl kasdienių ir sezoninių temperatūrų svyravimų keičiasi kabelio ilgis, todėl spaustukai turi prisitaikyti, nesurišdami arba nesukeldami trinties pažeidimų. Atsižvelgiant į aplinkos temperatūrą ir saulės šildymą, 200 metrų ilgio pokytis yra maždaug 100 mm nuo -20 laipsnių žiemos naktų iki +60 laipsnių vasaros popietėmis.

Įtempimo spaustukai tai sutvirtina per pleištinį mechanizmą, kuris leidžia kabeliui judėti mažėjančio įtempimo kryptimi, tuo pačiu užkertant kelią judėjimui esant didėjančiam įtempimui. Rytinio šildymo metu kabelis plečiasi ir bando išstumti įtempimo spaustuką; pleišto kampas leidžia judėti į išorę su minimalia trintimi. Vakaro vėsinimo metu kabelis susitraukia ir traukiasi į pleištą, kuris saugiai užsifiksuoja, neslysdamas.

Pakabos gnybtai skirtingai valdo šiluminį judėjimą. Elastomerinis įdėklas šiek tiek susispaudžia, kai kabelis plečiasi, o atsimuša susitraukimo metu, veikdamas kaip suderinama pagalvėlė, sugerianti judesius nesukeldama standaus suvaržymo. Tačiau šis mechanizmas laikui bėgant susilpnėja-elastomeras patiria tūkstančius suspaudimo-atpalaidavimo ciklų per metus ir palaipsniui praranda elastingumą. Po 10-15 metų elastomeras tampa mažiau atsparus, padidina trintį terminio judėjimo metu ir pagreitina striukės nusidėvėjimą.

Šis gedimo modelis paaiškina, kodėl pakabos gnybtų vietos rodo didesnį gedimų dažnį kas 12–18 metų techninės priežiūros intervalus. Aktyvus elastomerinių įdėklų keitimas 10 metų priežiūros ciklais prailgina gnybtų tarnavimo laiką ilgiau nei 20 metų, kartu išsaugant kabelio apsaugą, kuri neleidžia priešlaikiniam kabelio pakeitimui.

Vibracijos{0}}sukeltas nuovargis

Vėjas sukuria du skirtingus oro kabelių vibracijos režimus: eolinę vibraciją 5-40 Hz dažniu nuo pastovaus vėjo ir šuoliavimą 0,1-3 Hz dažniu nuo audringo šoninio vėjo. Abu režimai sutelkia lenkimo įtampą gnybtų vietose, kur kabelis pereina nuo laisvai judančio vidurinio tarpatramio prie suvaržyto tvirtinimo.

Eolinė vibracija veikia tarpatramius, viršijančius 80 metrų, o didžiausios amplitudės būna 1/4 ir 3/4 tarpatramių padėtyse. Netoli šių padėčių esantys pakabos spaustukai cikliškai lenkiasi, kai kabelis svyruoja dėl mažos -amplitudės, aukšto{7}}dažnio vibracijos. Be šarvų strypo apsaugos, šis ciklinis lenkimas nuvargina striukės medžiagą ir sukuria įtrūkimus, kurie plinta į vidų per 2–5 metus.

Ledo kaupimosi metu arba pučiant stipriam vėjui šuoliavimas vyksta atkarpomis, viršijančiomis 150 metrų, sukuriant didelį -amplitudės vertikalų ir horizontalų judėjimą žemu dažniu. Įtempimo gnybtai gnybtų padėtyse priešinasi šiam judėjimui, tačiau dinaminės apkrovos gali siekti 150-200% statinio kabelio įtempimo sunkių šuoliavimo įvykių metu. Gnybtai, skirti tik statinėms apkrovoms, gali laikinai paslysti esant didžiausioms šuoliavimo jėgoms, todėl kabelis gali judėti ir pažeisti apvalkalą.

Apsaugos nuo vibracijos strategija apima tris elementus: spaustuvų, skirtų dinaminėms apkrovoms 150-200 % statinių skaičiavimų, parinkimas, šarvų strypų montavimas visuose pakabos gnybtuose, kai tarpatramiai viršija 100 metrų, ir spiralinių vibracijos slopintuvų pridėjimas prie tarpatramių, viršijančių 150 metrų aukštoje zonoje-. Šis derinys sumažina vibracijos sukeltus gedimus 85–90 %, palyginti su paprastais apkabų įrenginiais be apsaugos priemonių.

Išlaidų optimizavimo strategijos

Norint subalansuoti pradines aparatūros sąnaudas su ilgalaikio patikimumo ir-priežiūros išlaidomis, reikia sistemingos analizės, o ne paprasčiausiai pasirinkti pigiausius spaustukus.

Bendrų nuosavybės išlaidų apskaičiavimas

Tinkama ADSS spaustuko pasirinkimo TCO analizė apima:

Pradinė techninės įrangos kaina- Apkabų, šarvų strypų, stulpų laikiklių ir montavimo įrangos pirkimo kaina. Standartiniai pakabos spaustukai kainuoja 15–25 USD, įtempimo spaustukai – 30–45 USD, o nuleidžiami spaustukai – 8–15 USD, o variantai priklauso nuo apkrovos įvertinimo ir medžiagų.

Montavimo darbai- Pakabos gnybtai patyrusiems ekipažams vienoje vietoje reikalauja 8-12 minučių, įtempimo gnybtai – 15–20 minučių dėl pleišto reguliavimo reikalavimų, o nuleidimo gnybtai – 5–8 minutes. 80–120 USD per valandą dviejų asmenų brigadoms su kaušiniais sunkvežimiais montavimo darbai dažnai 2–3 kartus viršija techninės įrangos sąnaudas.

Priežiūros intervencijos- Tinkamai parinkti spaustukai reikalauja minimalios priežiūros, o ne tik vizualiai tikrinami kas 3-5 metus. Jei apkabos yra mažesnės nei nurodytos, po 2–3 metų gali tekti iš naujo įtempti po 150–250 USD vienoje vietoje arba visiškai pakeisti po 5–8 metų po 400–600 USD vienoje vietoje, įskaitant kabelio perkėlimą.

Nesėkmės išlaidos- Visiškas spaustuko gedimas, reikalaujantis skubaus remonto, kainuoja 800–1 200 USD vienoje vietoje, įskaitant įgulos išsiuntimą, sunkvežimio kaušų mobilizavimą, techninės įrangos pakeitimą ir kabelio atkūrimą. Baudos už paslaugų nutraukimą telekomunikacijų vežėjams gali pridėti 2 000–5 000 USD per valandą prastovos kritiniuose maršrutuose.

Numatomas tarnavimo laikas- Tinkamai nurodytų spaustukų tarnavimo laikas yra 20–25 metai, o ribinius spaustukus gali tekti pakeisti po 8–12 metų. Pakeitimo ciklas labai paveikia gyvavimo ciklo išlaidas.

Atvejo pavyzdys: 100 polių, 8 kilometrų kaimo ADSS maršrutas, lyginant dvi gnybtų specifikacijas:

A scenarijus: minimalios{0}}kainos gnybtai

Techninė įranga: 2200 USD (ekonomiški pakabos spaustukai, be šarvų)

Montavimas: 6 400 USD (standartinis darbas)

Priežiūros intervencijos (3, 7, 11 metai): 7500 USD

Pakeitimo ciklas (12 metai): 28 000 USD

20 metų TCO: 44 100 USD

B scenarijus: tinkamai{0}}įvertinti spaustukai

Techninė įranga: 3800 USD (vardiniai pakabos spaustukai, šarvai)

Montavimas: 7 200 USD (šiek tiek pailgėjo šarvų strypų laikas)

Priežiūros intervencijos (tik 10 metų): 2500 USD

Keitimo ciklas: per 20 metų nėra

20 metų TCO: 13 500 USD

Tinkamai{0}}įvertinta aparatinė įranga iš pradžių kainuoja 70 % daugiau, tačiau dėl pašalintų techninės priežiūros ir keitimo ciklų bendra eksploatavimo ciklo kaina yra 69 % mažesnė.

Masinio pirkimo svarstymai

Didelio masto ADSS diegimas, apimantis kelis etapus ar maršrutus, suteikia galimybę sumažinti sąnaudas perkant bendrą aparatinę įrangą, tačiau reikia suderinti apimties nuolaidas su atsargų gabenimo išlaidomis ir technologijų raida.

Gnybtų gamintojai paprastai siūlo 10-15 % nuolaidą užsakymams, viršijantiems 500 vienetų, 18–22 % nuolaidas, kai užsakymai viršija 2 000 vienetų, ir 25–30 % nuolaidas, kai užsakymai viršija 5 000 vienetų. Tačiau šie kiekiai reiškia 1–3 diegimo metus daugeliui komunalinių paslaugų, todėl atsiranda atsargų saugojimo reikalavimai ir kapitalo susiejimas.

Vykdydami daugiamečius{0}}projektus, derėkitės dėl bendrųjų sutarčių, kuriose būtų nurodytos apimties nuolaidos, išlaikant kiekvieno diegimo etapo pristatymą laiku--laiku. Tai užfiksuoja didelės apimties kainodaros pranašumus neturėdamas 18-24 mėnesių atsargų. Įtraukite sąlygas, leidžiančias koreguoti specifikacijas, jei sutarties galiojimo metu atsiranda patobulintų spaustukų dizaino, įtraukiant į pasenusias specifikacijas, nes kyla pavojus, kad vėlesniuose projekto etapuose bus naudojama prastesnė aparatinė įranga.

Apsvarstykite galimybę standartizuoti vieno gnybtų gamintoją keliuose projektų tipuose (ADSS, tradicinis šviesolaidis, kabelinė televizija), kad apimtumėte skirtingų kabelių programas. Įsigijus kryžminę-kategoriją, galima pasiekti nuolaidų slenksčius, kurių nepasiekiama vien naudojant ADSS spaustukus, o tai gali sutaupyti 12–18 % viso aparatinės įrangos įsigijimo.

Remonto dalių inventorizavimo strategija

Norint išlaikyti ADSS spaustuvų remonto inventorių, reikia suderinti prieinamumo reikalavimus ir lėtai judančių dalių kapitalo sąnaudas. 500 polių tinklas gali patirti 2–4 gnybtų gedimus per metus, todėl reikia nedelsiant pakeisti, bet nepateisina 50 vienetų atsarginių atsargų.

Konstrukcijų remonto inventorius pakopose:

1 pakopa: greitas prieinamumas(dėl-sunkvežimių atsargų)

4-6 pakabos spaustukai dažniausiai naudojami

2–3 įtempimo spaustukai dažniausiai naudojami

6-8 apatiniai spaustukai

Standartiniai šarvų strypų komplektai

2 pakopa: pasiekiamumas tą pačią-dieną(depo inventorius)

10–15 pakabos gnybtų visuose naudojamuose reitinguose

5-8 įtempimo gnybtai visuose įvertinimuose

15-20 apatinių spaustukų

Prailginti šarvų strypų rinkiniai įvairių dydžių kabeliams

3 pakopa: pasiekiamumas kitą-dieną(platintojo atsargos)

Specialūs spaustukai, skirti unikalioms reikmėms

Jūrinės{0}}klasės techninė įranga, skirta pakrantės vietoms

Stiprūs-ilgai{1}}apkabos

Taikant šį pakopinį metodą, palaikomas remonto greitis, o atsargoms priskiriamas kapitalas apribojamas iki 3 000 -5 000 USD tipiniams regioniniams tinklams, palyginti su 15 000–20 000 USD, kai naudojamos visos vienos pakopos atsargos.

Kelių{0}}regionų operatoriai apsvarstykite galimybę sujungti regionines atsargas su savitarpio pagalbos sutartimis. Trijuose regionuose, kurių kiekvienas turi 4 000 USD 2- pakopos atsargų, sukuriamas veiksmingas 12 000 USD bendras prieinamumas per 24 valandas tarp regionų, o kiekvienas regionas atskirai kaupia 8 000–10 000 USD, kad būtų pasiektas lygiavertis prieinamumas.

Kokybės užtikrinimas ir testavimas

Patikrinant gnybtų veikimą prieš visapusį{0}}įdiegimą išvengiama brangių lauko gedimų ir užtikrinama, kad nurodyta aparatinė įranga atitiktų faktinius veiklos reikalavimus.

Bandymas prieš-įdiegimą

Prieš priimdami didelius gnybtų užsakymus, atlikite fizinį pavyzdinių vienetų bandymą, naudodami tikrąjį laidą iš diegimo. Pagrindiniam bandymui atlikti nereikia jokios specializuotos įrangos, išskyrus standartinius montavimo įrankius ir apkrovos testavimo įrenginius.

Sukibimo stiprumo patikrinimas- Pritvirtinkite spaustuką ant troso dalies ir palaipsniui didinkite įtempimą naudodami kalibruotą traukimo įtaisą arba transporto priemonėje{1}}pritaisytą gervę. Spaustuvas turi išlaikyti sukibimą be slydimo iki 150% vardinės talpos. Jei slysta žemiau vardinės talpos, atmeskite partiją ir ištirkite gamintojo kokybės kontrolės problemas.

Striukės žalos įvertinimas- Išbandę sukibimą, nuimkite spaustuką ir patikrinkite, ar kabelio apvalkalas nėra sutraiškytas, įtrūkęs ar deformuotas. Priimtini spaustukai palieka tik nedideles suspaudimo žymes, kurios neprasiskverbia į išorinį apvalkalo sluoksnį. Gilūs įspaudai, apvalkalo skilimas arba matomas siūlų poveikis rodo, kad sukibimo spaudimas yra per didelis, todėl reikia pakoreguoti montavimo procedūrą arba perdaryti spaustuką.

Šiluminio dviračio modeliavimas- Ant kabelio uždėkite spaustuką, įkiškite jį iki 70 % vardinės talpos ir per 48 valandas perjunkite kabelį per -20 laipsnių iki +60 laipsnių temperatūros diapazoną. Stebėkite, ar nėra slydimo, surišimo ar elastomero irimo. Šis pagreitintas testas imituoja maždaug 6–12 mėnesių lauko tarnybą.

Korozijos poveikis- Jei naudojate jūrų-aplinkos aparatinę įrangą, 240 valandų laikykite mėginius ASTM B117 druskos purškimo bandymu (atitinka maždaug 2-3 metus pakrantėje). Patikrinkite, ar nėra rūdžių, įdubimų ar tvirtinimo detalių. Priimtini jūriniai spaustukai nerodo korozijos, išskyrus šviesų paviršiaus spalvos pakitimą.

Montavimo kokybės stebėjimas

Nuosekli montavimo kokybė keliose brigadose ir projekto etapuose reikalauja sistemingo stebėjimo, o ne pasikliauti tik galutine patikra.

Įdiekite kiekvieno spaustuko tipo montavimo kontrolinius sąrašus:

Pakabos gnybtų kontrolinis sąrašas:

Kabelis tinkamai centre spaustuko korpuse

Elastomerinis įdėklas nepažeistas ir tinkamai išdėstytas

Šarvų strypai sumontuoti su teisingu persidengimu (jei reikia)

Stulpo laikiklis susuktas pagal specifikaciją

Nėra matomų kabelio apvalkalo pažeidimų spaustuko kraštuose

Apkabos korpusas išlygintas statmenai kabelio eigai

Įtempimo gnybtų kontrolinis sąrašas:

Pleištas pilnai įstatytas į spaustuko korpusą

Kabelio įkišimo gylis atitinka specifikacijų ženklus

Pleišto įsijungimas patikrintas atliekant lengvo traukimo testą

Stulpo laikiklis orientuotas taip, kad apsaugotų nuo sukimosi veikiant apkrovai

Nematyti kabelio apvalkalo įbrėžimų ar suspaudimų

Tinkamas atstumas iki poliaus paviršiaus arba techninės įrangos

Žemiau esančio spaustuko kontrolinis sąrašas:

Atstumas tarp gnybtų 1,0–1,5 metro specifikacijoje

Kabelis pritvirtintas prie stulpo paviršiaus be tarpų

Dirželis pakankamai įtemptas, kad nejudėtų, bet nesuspaustų

Pirmasis spaustukas yra 0,5–0,6 metro žemiau tarpatramio gnybto

Visos tvirtinimo detalės susuktos, kad neatsipalaiduotų

Fotografuokite kas 10 instaliacijos, kad gautumėte kokybiškus įrašus. Kas savaitę peržiūrėkite vaizdus, ​​​​kad nustatytumėte įgulas ar asmenis, kuriems reikia papildomo mokymo, ir stebėkite kokybės tendencijas visuose projekto etapuose, kad patikrintumėte nuoseklią praktiką.

Paskelbkite{0}}įdiegimo patvirtinimą

Užbaigę ADSS maršruto atkarpą, prieš užbaigdami projekto etapą atlikite sistemingą patikrinimą.

Vizuali apžiūra- Eikite arba važiuokite maršrutu, apžiūrėdami kiekvieną spaustuko vietą, ar nėra tinkamo aparatūros tipo, matomų pažeidimų, teisingos padėties ir tinkamo kabelio įstrigo tarp polių. Prieš galutinį priėmimą dokumentuokite visus ištaisymo neatitikimus.

Nukritimo matavimas- Esant tipiniams tarpatramiams, išmatuokite tikrąjį kabelio nusileidimą ir palyginkite su projektiniais skaičiavimais. Per didelis įlinkimas rodo netinkamą montavimo įtempimą arba nepakankamą -vardinę spaustuvę; Nepakankamas įlinkimas rodo per-įtempimą, dėl kurio striukė gali priešlaikinį nuovargį.

Signalo testavimas- Atlikite OTDR testą abiejuose maršruto galuose, kad nustatytumėte pradines praradimo ir atspindžio charakteristikas. Neįprasti nuostolių šuoliai arba atspindžiai tam tikrose gnybtų vietose gali reikšti mikrolenkimą dėl per didelio gnybto slėgio, kurį reikia reguliuoti.

Šiluminio atsako patikrinimas- Jei įmanoma, išmatuokite kabelio padėtį keliais tipiniais tarpais, kai ryte vėsi temperatūra ir popietė karšta. Kabelis turi judėti laisvai, nesirišant spaustukų vietose, o dėl šiluminio plėtimosi gali pasikeisti 80–120 mm ilgio.

Kruopščiai dokumentuokite pagrindines sąlygas. Šie matavimai yra atskaitos taškai būsimoms techninės priežiūros patikroms, siekiant nustatyti laipsnišką gedimą prieš įvykstant katastrofiškam gedimui.

Išvada

Gnybtų pasirinkimas iš pirkimo sprendimo virsta projektavimo disciplina, kai suprantate, kaip tarpatramio ilgis, krypties kampai, aplinkos sąlygos ir montavimo padėtis sąveikauja, kad sukurtų specifinius mechaninius ir šiluminius poreikius. 50-150 žodžių atsakymas-gnybtų ir aštrių kampų įtempimo gnybtai, tarpinių tiesių padėčių pakabos spaustukai, vertikalių sekcijų nuleidimo gnybtai-užfiksuoja pagrindinį pagrindą, bet nepaiso niuansuoto sprendimų priėmimo, atskiriančio tinkamus įrenginius nuo optimizuotų tinklų.

Skirtumas tarp tinkamo ir puikaus ADSS gnybtų taikymo dažnai sumažėja iki trijų praktikų: apkrovų apskaičiavimas atskirai kiekvienam tarpatramiui, o ne universalus dydis, apkabų medžiagų derinimas su vietinėmis aplinkos sąlygomis, o ne standartinių specifikacijų laikymasis ir investicijos į apsauginius elementus, tokius kaip šarvai, nepaisant ilgėjančio montavimo laiko. Ši praktika padidina pradines techninės įrangos sąnaudas 12–18 %, o eksploatavimo ciklo priežiūros išlaidas sumažina 60–70 %, nes išvengiama gedimų ir pailgėja tarnavimo laikas.

Lauko duomenys nuosekliai rodo, kad tinkamai apibrėžti ADSS kabelių spaustukai tarnauja 20-25 metus su minimaliu įsikišimu, o nepakankamai apibrėžtus spaustukus reikia pradėti nuo 3–5 metų ir visiškai pakeisti po 10–12 metų. Ekonominis teisingos pradinės specifikacijos reikalavimas yra didžiulis visose projektų skalėse nuo mažų kaimo maršrutų iki regioninių tinklų, apimančių tūkstančius polių.

Raktai išsinešti

Suderinkite spaustukų tipus, kad veiktų: gnybtų įtempimo spaustukai ir kampai, didesni nei 60 laipsnių, pakabos spaustukai, skirti tiesioms tarpinėms padėčiai žemiau 25 laipsnių, apatiniai spaustukai vertikaliam frezavimui su 1.2+ metro atstumu.

Apskaičiuokite mechanines apkrovas kiekvienam tarpatramiui atskirai, atsižvelgdami į ilgį, kampą ir aplinkos veiksnius, o ne taikydami universalų dydį visame maršrute

Šarvų strypai pailgina pakabos gnybtų tarnavimo laiką 40–60 %, kai tarpatramiai viršija 100 metrų dėl paskirstytos įtampos ir vibracijos apsaugos

Jūrų aplinkai reikia 316 nerūdijančio plieno aparatūros ir UV{1}}stabilizuotų polimerų, kad būtų galima tarnauti 20 metų, o standartinių medžiagų pakrantėje – 3–5 metus.

Bendros nuosavybės kainos analizė nuolat teikia pirmenybę tinkamai{0}}įvertintiems spaustukams, o ne minimalių{1}}kaištų alternatyvoms, o gyvavimo ciklo metu sutaupoma 50–70 % dėl pašalintų priežiūros priemonių ir uždelstų keitimo ciklų.
